Ława fundamentowa to żelbetowy element konstrukcyjny, który przenosi obciążenia z murów budynku na grunt. Stanowi ona podstawę każdego tradycyjnego systemu posadowienia bezpośredniego, gwarantując stabilność całego obiektu. Bez prawidłowo wykonanej ławy fundamentowej dom może ulec nierównomiernemu osiadaniu, co prowadzi do pęknięć ścian konstrukcyjnych i uszkodzeń izolacji.
Współczesne techniki budowlane wymagają precyzyjnego obliczenia szerokości i wysokości ław w oparciu o projekt konstrukcyjny. Elementy te są najczęściej wylewane z betonu klasy minimum C20/25, co zapewnia odpowiednią wytrzymałość na ściskanie. Ich głównym zadaniem jest rozproszenie ciężaru budynku na większą powierzchnię gruntu, co zapobiega przekroczeniu nośności podłoża.
Najważniejsze wnioski
- Ławy fundamentowe pełnią rolę fundamentów bezpośrednich, przekazując obciążenia z budynku na podłoże.
- Prawidłowy dobór przekroju ław zależy bezpośrednio od parametrów nośnych konkretnego rodzaju gruntu.
- Zbrojenie podłużne z prętów żebrowanych jest niezbędne dla zapewnienia wytrzymałości na rozciąganie.
- Beton klasy C20/25 stanowi standardowy materiał zapewniający wymaganą trwałość w kontakcie z gruntem.
- Właściwa izolacja przeciwwilgociowa ław chroni konstrukcję przed kapilarnym podciąganiem wody.
- Nierównomierne osiadanie wynika najczęściej z błędów w analizie geotechnicznej lub złego wykonawstwa ław.
Czym dokładnie jest ława fundamentowa w strukturze budynku?

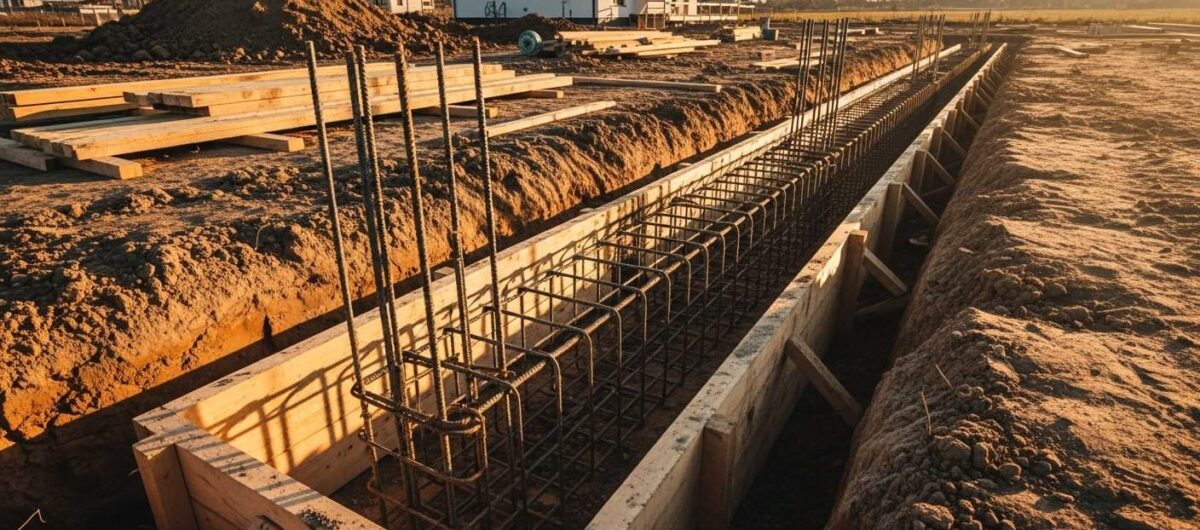

Ława fundamentowa to poziomy pas zbrojonego betonu, który biegnie wzdłuż obrysu ścian nośnych domu. Jej zadaniem jest pełnienie funkcji „stopy”, która szerokim przekrojem podpiera mury i rozkłada ich masę na podłoże gruntowe. W przeciwieństwie do płyty fundamentowej, ławy wymagają wykonania wykopów o określonej głębokości, często sięgającej poniżej poziomu przemarzania gruntu.

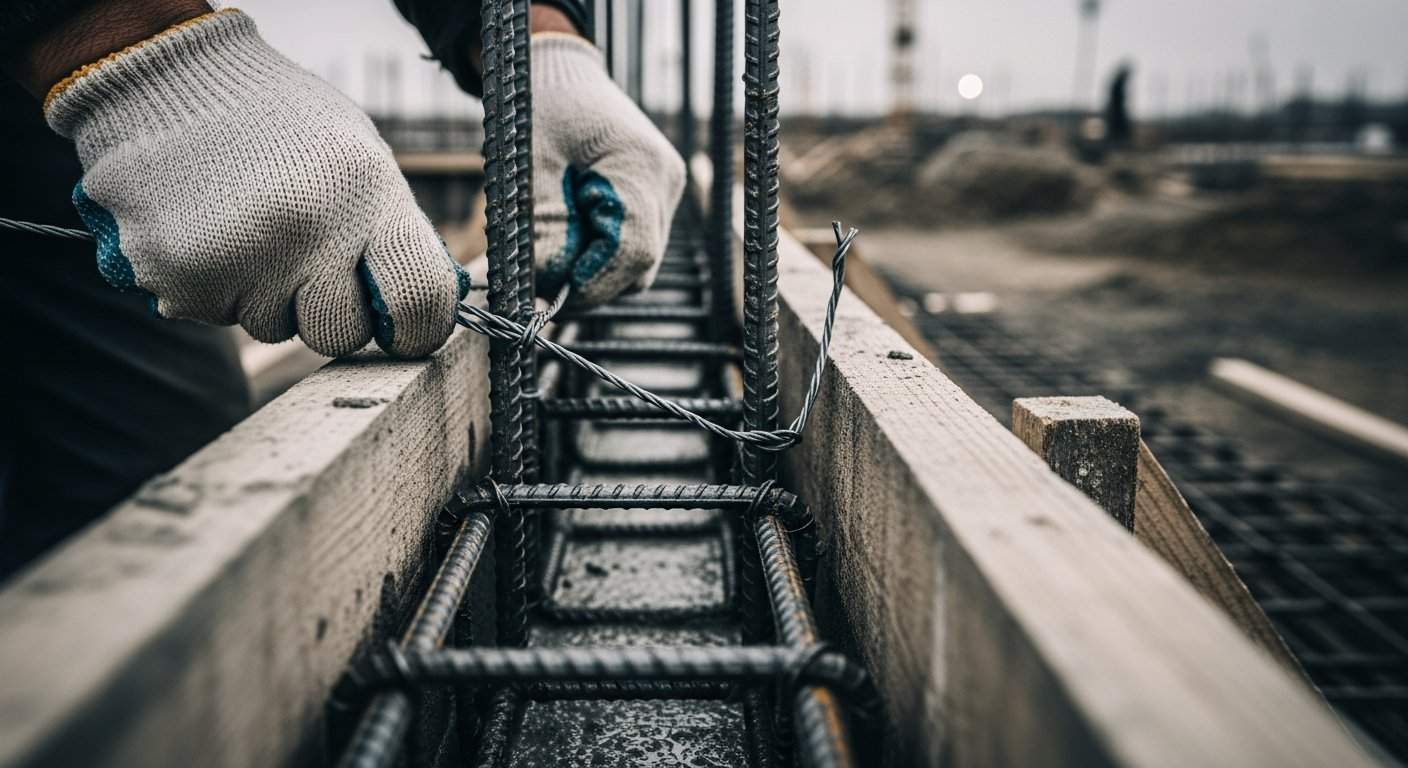

Z technicznego punktu widzenia ława stanowi belkę pracującą na zginanie, co wymusza zastosowanie odpowiedniego zbrojenia podłużnego. W poprzek ławy wykonuje się strzemiona, które spinają pręty nośne w sztywną konstrukcję przestrzenną. Odpowiednia geometria przekroju poprzecznego ławy bezpośrednio redukuje nacisk jednostkowy wywierany na grunt, zapobiegając jego nadmiernemu odkształceniu.
Jakie funkcje techniczne spełnia ten element?
Podstawową funkcją ławy jest bezpieczne przekazanie obciążeń stałych oraz zmiennych na odpowiednią warstwę nośną ziemi. Obciążenia stałe obejmują ciężar ścian, stropów, dachu oraz wykończeń wnętrz, natomiast zmienne dotyczą wiatru, śniegu oraz wyposażenia użytkowego budynku. Dzięki szerokiej podstawie ława ogranicza osiadanie obiektu do wartości dopuszczalnych w normach budowlanych.
Kolejnym istotnym aspektem jest stabilizacja konstrukcji przeciwko siłom poziomym działającym na budynek. Poprzez powiązanie ław z wieńcami fundamentowymi tworzy się sztywny szkielet poziomy, który przeciwdziała przesunięciom murów przy nierównomiernej pracy gruntu. Dodatkowo ławy stanowią solidną bazę dla ścian fundamentowych, zapewniając ich pionowe ustawienie i niezmienność geometrii w czasie.
Dlaczego jakość materiałów ma decydujące znaczenie?
Wykorzystanie betonu klasy C20/25 lub wyższej jest konieczne dla zagwarantowania odporności na agresywne środowisko gruntowe. Wartość ta oznacza, że beton po 28 dniach dojrzewania wytrzymuje nacisk 20 megapaskali na metr kwadratowy powierzchni w badaniach na walcach, co jest istotne dla długowieczności fundamentów. Materiał ten musi wykazywać niską nasiąkliwość, aby zminimalizować ryzyko korozji chemicznej zbrojenia ukrytego wewnątrz.
Zbrojenie ław fundamentowych musi składać się ze stali żebrowanej o odpowiedniej klasie ciągliwości, zazwyczaj typu B500B. Wykorzystanie stali o niewłaściwych parametrach może doprowadzić do powstania rys w ławie, które staną się drogą dla wilgoci docierającej do prętów. Profesjonalne wykonawstwo wymaga również stosowania podkładek dystansowych, aby zapewnić minimum 50 milimetrów otuliny betonowej dla zbrojenia.
| Parametr techniczny | Wymagana wartość lub norma | Cel zastosowania |
|---|---|---|
| Klasa betonu | C20/25 (minimum) | Wytrzymałość na ściskanie |
| Typ zbrojenia | Stal żebrowana B500B | Wytrzymałość na rozciąganie |
| Otulina zbrojenia | min. 50 mm | Ochrona przed korozją |
| Głębokość posadowienia | poniżej granicy przemarzania | Stabilność termiczna podłoża |
Jak przygotować grunt pod wykonanie ław?
Przygotowanie gruntu rozpoczyna się od usunięcia warstwy humusu, czyli ziemi roślinnej, która nie posiada żadnych właściwości nośnych. Następnie wykonuje się wykopy liniowe o szerokości i głębokości zgodnej z projektem konstrukcyjnym konkretnego budynku. Dno wykopu musi być wyrównane i zagęszczone w taki sposób, aby uzyskać wymagany wskaźnik zagęszczenia gruntu, zazwyczaj na poziomie minimum 0.95 wg próby Proctora.
W sytuacjach, gdy grunt w miejscu posadowienia jest słaby lub niespójny, konieczna bywa wymiana części podłoża na warstwę piasku lub żwiru. Kruszywo to musi być układane warstwami o grubości 20-30 centymetrów i każdorazowo intensywnie zagęszczane mechanicznie. Tak przygotowana podbudowa zapobiega „płynięciu” ław fundamentowych pod wpływem ciężaru budynku, co jest niezbędne dla uniknięcia pęknięć konstrukcyjnych.
Moim zdaniem, oszczędzanie na grubości zbrojenia ław to największy błąd inwestora, który po kilku latach skutkuje kosztownymi pęknięciami ścian. Zawsze zalecam nadmiarowe zbrojenie, które stanowi tanią polisę ubezpieczeniową dla konstrukcji całego domu.
— Redakcja
Na jakiej głębokości należy posadawiać fundamenty?
Głębokość posadowienia ław fundamentowych jest ściśle uzależniona od strefy przemarzania gruntu, która w Polsce wynosi od 0.8 do 1.4 metra w zależności od regionu. Fundamenty muszą znajdować się poniżej tej granicy, aby woda zawarta w gruncie nie zamarzała bezpośrednio pod ławą. Zjawisko wysadzin mrozowych, wywołane zamarzaniem wody, powoduje zwiększenie objętości gruntu, co prowadzi do drastycznych deformacji konstrukcji.
W projektach z podpiwniczeniem głębokość ta jest naturalnie większa, co dodatkowo zwiększa stabilność całego obiektu. W przypadku budynków niepodpiwniczonych, jeśli grunt jest wysadzinowy, konieczne może być wykonanie głębszych wykopów wypełnionych odpowiednią podsypką. Precyzyjne określenie granicy przemarzania zapobiega pękaniu ścian parteru i przemieszczaniu się fundamentów w cyklach sezonowych.
"Prawidłowa analiza geotechniczna to fundament każdego projektu. Bez znajomości nośności gruntu oraz poziomu zwierciadła wód gruntowych, nawet najbardziej zbrojona ława może zawieść, jeśli podłoże okaże się niejednorodne lub zbyt miękkie."
Jaką rolę odgrywa izolacja przeciwwilgociowa ław?
Izolacja przeciwwilgociowa ław fundamentowych chroni budynek przed wnikaniem wilgoci kapilarnej z ziemi w ściany nadziemia. Stosuje się zazwyczaj izolację poziomą, układaną na wierzchu ław, oraz izolację pionową, pokrywającą ściany fundamentowe. Brak poprawnej hydroizolacji skutkuje zawilgoceniem murów, co prowadzi do rozwoju grzybów, pleśni oraz stopniowej degradacji materiałów budowlanych.
Do izolacji ław najczęściej wykorzystuje się masy bitumiczne, papy termozgrzewalne lub specjalistyczne folie fundamentowe o wysokiej gęstości. Wybór odpowiedniej metody zależy od poziomu wód gruntowych oraz stopnia przepuszczalności otaczającego gruntu. Szczelność wykonania izolacji w miejscach połączeń ławy ze ścianą fundamentową jest najbardziej newralgicznym punktem, wymagającym szczególnej staranności wykonawczej.
Jakie błędy wykonawcze najczęściej obniżają trwałość fundamentów?
Najczęstszym błędem wykonawczym jest niedostateczne zagęszczenie podsypki pod ławami, co prowadzi do miejscowego osiadania budynku. Kolejnym problemem jest niewłaściwe ułożenie zbrojenia, które nie zachowuje wymaganej otuliny betonowej, co skutkuje szybką korozją stali. Często pomijanym elementem jest również brak zachowania ciągłości izolacji poziomej na styku z ławą.
Niewłaściwa klasa betonu lub nieodpowiednie jego wibrowanie podczas wylewania powoduje powstawanie raków, czyli pustek powietrznych wewnątrz ławy. Takie wady drastycznie zmniejszają nośność elementu i ułatwiają przenikanie wilgoci w głąb betonu. Każdy etap prac, od wykopu po pielęgnację świeżego betonu poprzez zraszanie wodą, musi być monitorowany zgodnie ze sztuką inżynierską, aby zapewnić trwałość na dekady.
"W budownictwie fundament to jedyny element, którego nie da się wymienić po zakończeniu inwestycji. Każdy zaoszczędzony grosz na etapie ław fundamentowych zamienia się w wielokrotność kosztów napraw w przyszłości, jeśli wystąpią pęknięcia ścian konstrukcyjnych."
Jakie znaczenie ma pielęgnacja betonu po wylaniu?
Świeżo wylany beton wymaga ochrony przed zbyt szybkim odparowaniem wody, co jest niezbędne dla pełnej hydratacji cementu. W okresie letnim, gdy temperatury przekraczają 25 stopni Celsjusza, powierzchnię ław należy regularnie zraszać wodą lub przykrywać folią polietylenową. Zbyt szybkie wysychanie betonu prowadzi do powstania skurczowych rys włosowatych, które osłabiają strukturę nośną fundamentu.
W okresie zimowym natomiast beton musi być chroniony przed zamarznięciem, co wstrzymuje proces wiązania. Stosowanie osłon termoizolacyjnych oraz ewentualne podgrzewanie masy betonowej jest konieczne, jeśli temperatura otoczenia spada poniżej 5 stopni Celsjusza. Prawidłowa pielęgnacja zapewnia osiągnięcie deklarowanej klasy wytrzymałości C20/25, co stanowi podstawę bezpieczeństwa całej konstrukcji domu.
Czy można zastąpić ławy fundamentowe innymi rozwiązaniami?
Współczesne budownictwo oferuje alternatywy dla tradycyjnych ław, takie jak płyta fundamentowa czy fundamenty punktowe. Płyta fundamentowa jest rozwiązaniem coraz częściej wybieranym przy gruntach słabonośnych lub wysokim poziomie wód gruntowych, ponieważ rozkłada ciężar budynku na całą powierzchnię zabudowy. Zapewnia ona doskonałą izolację termiczną podłogi oraz wyższą sztywność przestrzenną konstrukcji budynku.
Fundamenty punktowe stosuje się natomiast w lekkich konstrukcjach szkieletowych lub przy budowie tarasów, gdzie przenoszenie obciążeń nie jest tak wymagające. Wybór odpowiedniej technologii zawsze powinien opierać się na opinii geotechnicznej oraz projekcie konstrukcyjnym przygotowanym przez uprawnionego inżyniera. Tradycyjne ławy pozostają jednak rozwiązaniem najbardziej ekonomicznym i sprawdzonym w standardowych warunkach gruntowych.
Jak weryfikować jakość wykonania ław fundamentowych?
Weryfikacja jakości wykonania ław zaczyna się od sprawdzenia zgodności wymiarów wykopów z projektem architektonicznym. Istotne jest skontrolowanie rozstawu i średnicy prętów zbrojeniowych oraz prawidłowego ułożenia strzemion. Jakość mieszanki betonowej należy potwierdzić na podstawie dokumentów dostawy, sprawdzając klasę betonu oraz certyfikat wytwórni, co gwarantuje spełnienie norm technicznych.
Po wylaniu betonu warto przeprowadzić inspekcję wizualną pod kątem występowania pęknięć, raków lub odsłoniętego zbrojenia. W przypadku wątpliwości dotyczących wytrzymałości wykonanego fundamentu, istnieje możliwość przeprowadzenia badań nieniszczących, na przykład metodą sklerometryczną przy użyciu młota Schmidta. Takie działania pozwalają na wyeliminowanie ryzyka wad ukrytych, które mogłyby wpłynąć na bezpieczeństwo użytkowania budynku w przyszłości.
Podsumowanie
Ławy fundamentowe stanowią fundament bezpieczeństwa każdego obiektu budowlanego, przenosząc jego ciężar na odpowiednio przygotowane podłoże. Zastosowanie właściwej klasy betonu, precyzyjnego zbrojenia oraz staranna izolacja to trzy filary, na których opiera się trwałość całego domu. Zrozumienie roli ław, ich współpracy z gruntem oraz konieczności przestrzegania reżimów technologicznych jest niezbędne dla zapewnienia stabilności budowli przez wiele lat. Każdy etap prac, od badania gruntu po pielęgnację świeżego betonu, wpływa na ostateczną jakość konstrukcji, eliminując ryzyko osiadania i degradacji materiałów. Profesjonalne podejście do wykonawstwa ław fundamentowych to inwestycja, która minimalizuje ryzyko wystąpienia uszkodzeń ścian i zapewnia spokój mieszkańcom podczas całego cyklu życia budynku. Przestrzeganie zaleceń projektowych oraz norm technicznych stanowi gwarancję, że budynek będzie stał na solidnych podstawach, odpornych na działanie czynników zewnętrznych.
Najczęściej zadawane pytania (FAQ)
Co to jest ława fundamentowa i jaką pełni funkcję?
Ława fundamentowa to poziomy element konstrukcyjny, na którym opierają się ściany nośne budynku. Jej głównym zadaniem jest równomierne przekazywanie obciążeń z całego domu na grunt, co zapobiega osiadaniu i pękaniu konstrukcji.
Jak głęboko powinna być posadowiona ława fundamentowa?
Głębokość posadowienia zależy głównie od strefy przemarzania gruntu, która w Polsce wynosi od 0,8 do 1,4 metra. Ławy fundamentowe należy umieszczać poniżej tej granicy, aby uniknąć negatywnego wpływu wysadzin mrozowych na budynek.
Z jakiego materiału najczęściej wykonuje się ławy fundamentowe?
Najczęściej stosowanym materiałem jest żelbet, czyli beton klasy co najmniej C16/20 wzmocniony stalowymi prętami zbrojeniowymi. Taka kombinacja zapewnia wysoką wytrzymałość na ściskanie oraz odporność na siły rozciągające powstające w gruncie.
Czy pod ławy fundamentowe konieczne jest stosowanie tzw. chudziaka?
Tak, pod ławami fundamentowymi powinno się wylać warstwę chudego betonu, czyli podkładu o grubości około 10-15 cm. Chroni on zbrojenie przed korozją, zapobiega ucieczce zaczynu cementowego do gruntu i zapewnia równe podłoże do pracy.
Jaką szerokość powinna mieć ława fundamentowa w typowym domu jednorodzinnym?
Szerokość ławy zależy od rodzaju gruntu oraz obciążeń konstrukcyjnych, jednak zazwyczaj mieści się ona w przedziale od 60 do 80 cm. Dokładne wymiary powinny zawsze wynikać z obliczeń zawartych w projekcie budowlanym przygotowanym przez konstruktora.
Czy ławy fundamentowe muszą być izolowane przeciwwilgociowo?
Tak, izolacja przeciwwilgociowa ław fundamentowych jest niezbędna, aby wilgoć z gruntu nie przenikała do ścian budynku. Stosuje się do tego masę bitumiczną lub papę, co zabezpiecza fundament przed kapilarnym podciąganiem wody.
Kiedy można przystąpić do murowania ścian fundamentowych po wylaniu ław?
Z murowaniem ścian można rozpocząć po osiągnięciu przez beton odpowiedniej wytrzymałości, co zazwyczaj zajmuje około 7 dni. W sprzyjających warunkach pogodowych konstrukcja powinna wstępnie związać, umożliwiając bezpieczne kontynuowanie prac budowlanych.
Czy zbrojenie ław fundamentowych jest wymagane w każdym przypadku?
Tak, zbrojenie wzdłużne z prętów stalowych jest kluczowym elementem ławy, ponieważ przejmuje naprężenia rozciągające. Brak odpowiedniego zbrojenia może doprowadzić do powstania rys i pęknięć w ścianach konstrukcyjnych domu.
Czym różni się ława fundamentowa od stopy fundamentowej?
Ława fundamentowa jest elementem liniowym wspierającym ściany nośne, podczas gdy stopa fundamentowa jest elementem punktowym wspierającym słupy konstrukcyjne. Wybór między nimi zależy od konstrukcji budynku i sposobu przekazywania ciężaru na grunt.
Czy w trudnych warunkach gruntowych stosuje się specjalne rodzaje ław?
W przypadku gruntów słabonośnych lub o zmiennej strukturze, zamiast standardowych ław stosuje się często ławy żelbetowe o zwiększonej zbrojoności lub szerokości. Niekiedy w takich sytuacjach lepszym rozwiązaniem od ław okazuje się pełna płyta fundamentowa.
Jak sprawdzić, czy wykonawca poprawnie wykonał ławy fundamentowe?
Należy zweryfikować zgodność wymiarów z projektem, sprawdzić jakość wykonanego zbrojenia oraz czy zastosowano odpowiednią klasę betonu. Warto również sprawdzić, czy przed zalaniem wykonano właściwą izolację podkładową.
Czy można wykonać ławy fundamentowe w zimie?
Wykonywanie fundamentów zimą jest trudne i ryzykowne, ponieważ beton wymaga dodatniego bilansu temperaturowego do prawidłowego wiązania. Wymaga to stosowania betonu z domieszkami przeciwmrozowymi oraz zabezpieczenia konstrukcji przed zamarznięciem.
Jakie są najczęstsze błędy przy wykonywaniu ław fundamentowych?
Do najczęstszych błędów należą nieodpowiednie zagęszczenie betonu w deskowaniu, błędne ułożenie zbrojenia oraz brak zachowania wymaganej otuliny betonowej. Błędy te mogą prowadzić do korozji stali i osłabienia całej konstrukcji budynku.
Jaką rolę pełni beton podkładowy pod ławą fundamentową?
Beton podkładowy stabilizuje podłoże i tworzy czystą bazę do montażu zbrojenia i szalunków. Dzięki niemu zbrojenie nie styka się bezpośrednio z ziemią, co zapobiega jego rdzewieniu i pozwala na precyzyjne wytyczenie osi budynku.
Czy po wylaniu ław fundamentowych trzeba je podlewać wodą?
Tak, w okresie wiązania betonu, zwłaszcza w czasie upałów, należy go pielęgnować poprzez regularne zraszanie wodą. Zapobiega to zbyt szybkiemu odparowaniu wilgoci, co mogłoby skutkować skurczem betonu i powstaniem rys wewnątrz fundamentu.
