Co to jest system rynnowy? Jak dobrać rynny do wielkości dachu?

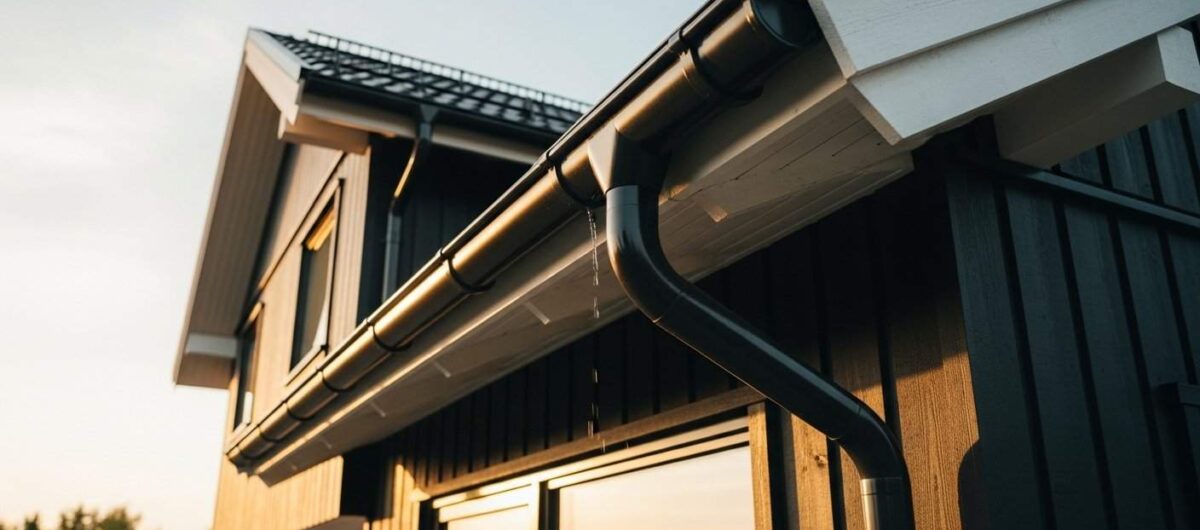

System rynnowy to zespół elementów technicznych zamontowanych na krawędziach połaci dachowych, służący do bezpiecznego przejmowania i odprowadzania wód opadowych poza obrys budynku. Skuteczna instalacja tego typu chroni elewację, fundamenty oraz grunt bezpośrednio przy ścianach przed nadmiernym zawilgoceniem i erozją. Brak sprawnego odwodnienia dachu prowadzi do powstawania zacieków, wykwitów solnych oraz osłabienia konstrukcji nośnej obiektu.

Najważniejsze wnioski:

• System rynnowy to zintegrowana sieć komponentów odpowiedzialnych za grawitacyjne odprowadzanie wód deszczowych z powierzchni dachu.
• Prawidłowy dobór przekroju rynien i rur spustowych zależy bezpośrednio od Efektywnej Powierzchni Dachu (EPD).
• Stosowanie rynien o zbyt małej przepustowości skutkuje przelaniem wody podczas intensywnych opadów nawalnych.
• Montaż z uwzględnieniem spadku w kierunku odpływu gwarantuje sprawność hydrauliczną instalacji w każdych warunkach pogodowych.
• Materiał wykonania, taki jak stal ocynkowana, PVC lub tytan-cynk, wpływa na trwałość instalacji oraz wymagania konserwacyjne.
• Akcesoria dodatkowe, w tym sitka czy łapacze liści, realnie podnoszą żywotność systemu, zapobiegając zatorom w rurach spustowych.

Jakie elementy wchodzą w skład kompletnego systemu rynnowego?

Kompletny układ odwodnienia składa się z rynien poziomych, rur spustowych, elementów łączących oraz akcesoriów montażowych. Rynny montuje się na specjalnych hakach rynnowych, które zapewnia wymagany spadek, zazwyczaj od 3 do 5 milimetrów na każdy metr bieżący długości. Rury spustowe, łączone z rynnami za pomocą sztucerów (odpływów), odpowiadają za transport wody ku ziemi lub do systemu kanalizacji deszczowej.

W skład układu wchodzą również narożniki rynnowe, służące do zmiany kierunku prowadzenia instalacji na załamaniach dachu. Łączniki rynnowe wyposażone w uszczelki z kauczuku EPDM zapewniają szczelność połączeń przy zachowaniu niezbędnej kompensacji termicznej. Zwieńczeniem całego systemu są denka rynnowe, zamykające końce rynien, oraz kolanka, które pozwalają na precyzyjne doprowadzenie rury spustowej do ściany budynku.

Dlaczego obliczanie efektywnej powierzchni dachu jest tak istotne?

Efektywna powierzchnia dachu (EPD) stanowi podstawowy parametr techniczny decydujący o wymaganej przepustowości systemu rynnowego. Oblicza się ją nie jako rzeczywistą powierzchnię połaci, lecz jako rzut poziomy dachu uwzględniający nachylenie płaszczyzn. Wzór na EPD to: EPD = (L + C/2) * H, gdzie L oznacza odległość od kalenicy do narożnika, C to szerokość połaci, a H to wysokość dachu.

"Prawidłowe wyznaczenie efektywnej powierzchni dachu eliminuje ryzyko przeciążenia hydraulicznego rynien podczas ekstremalnych zjawisk pogodowych. Zbyt mały przekrój rynny w stosunku do powierzchni odwadnianej jest najczęstszą przyczyną uszkodzeń elewacji w budynkach jednorodzinnych."

Ignorowanie obliczeń EPD skutkuje ryzykiem przelania się wody poza krawędzie rynien, co w krótkim czasie prowadzi do degradacji tynków zewnętrznych. Standardowe systemy rynnowe oparte na rynnach 125 milimetrów i rurach 90 milimetrów obsługują zazwyczaj powierzchnię dachu do 150 metrów kwadratowych. Dla obiektów o większych gabarytach niezbędne jest przejście na systemy o zwiększonych średnicach przekroju poprzecznego.

Jakie materiały są obecnie najczęściej stosowane w produkcji rynien?

Rynek oferuje trzy główne grupy materiałowe: PVC, stal powlekaną oraz metale szlachetne takie jak miedź czy tytan-cynk. Rynny z PVC (polichlorku winylu) charakteryzują się odpornością na korozję, łatwością montażu dzięki połączeniom zatrzaskowym oraz stosunkowo niską ceną jednostkową. Stal powlekana, często wyposażona w warstwę ochronną z poliestru lub poliuretanu, oferuje wysoką sztywność mechaniczną i odporność na zmienne temperatury.

Metale szlachetne, takie jak tytan-cynk, są wybierane w budownictwie o podwyższonym standardzie ze względu na naturalną patynę, która chroni materiał przed utlenianiem. Tytan-cynk może wytrzymać nawet 80 lat bez konieczności renowacji, o ile instalacja zostanie przeprowadzona przez wykwalifikowanych dekarzy. Wybór materiału determinuje nie tylko trwałość systemu, ale także sposób jego łączenia – od klejenia po lutowanie na gorąco.

Jakie są standardowe wymiary systemów rynnowych na polskim rynku?

W Polsce przyjęto ujednolicone wymiarowanie systemów rynnowych, które ułatwia dobór komponentów do standardowych projektów architektonicznych. Najpopularniejszymi systemami są te o średnicach rynny 125 mm współpracujące z rurą spustową 90 mm lub 100 mm. Mniejsze systemy, na przykład 100 mm na 75 mm, stosuje się w małych altanach, garażach lub budynkach o bardzo ograniczonej powierzchni dachowej.

Poniższa tabela przedstawia zależność między wymiarami a wydajnością systemu:

Dobór odpowiedniej kategorii zależy od lokalnych norm opadów, które w Polsce wynoszą średnio od 50 do 75 litrów na sekundę z hektara powierzchni. W regionach górskich, gdzie występują intensywne opady nawalne, zaleca się stosowanie rynien o stopień większych niż wynika to z obliczeń dla nizin. Zwiększenie przekroju rury spustowej jest zazwyczaj skuteczniejsze niż zwiększanie samej rynny poziomej.

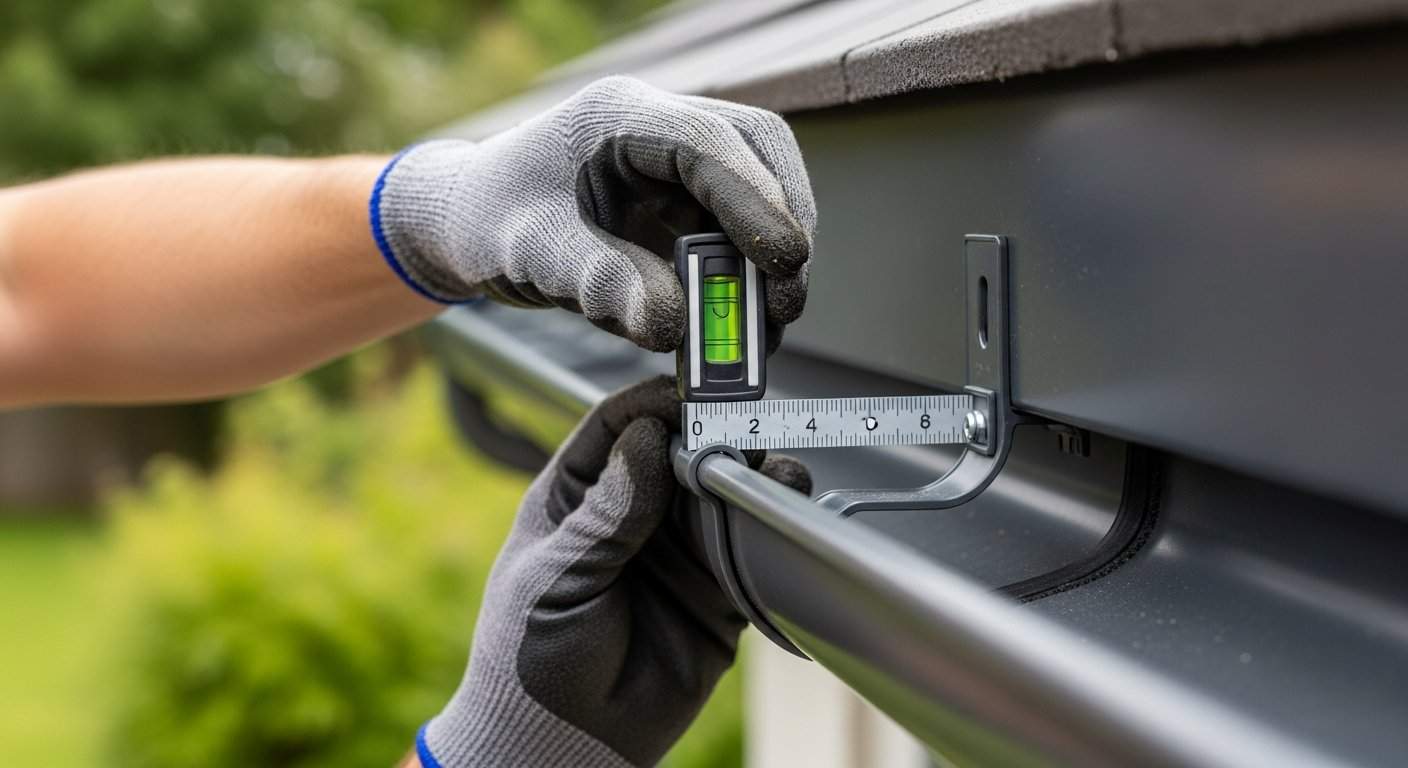

Jaką rolę pełnią haki i wsporniki w stabilności rynny?

Haki rynnowe to elementy nośne, które przenoszą ciężar zalegającego śniegu, lodu oraz płynącej wody na konstrukcję krokwi lub deskę czołową. Ich rozstaw jest krytyczny dla uniknięcia deformacji (tzw. „brzuszków”) rynny pod wpływem obciążeń zewnętrznych. Zgodnie z zasadami sztuki dekarskiej, haki powinny być instalowane w odstępach nie większych niż 60 centymetrów w systemach metalowych oraz 40 centymetrów w systemach z PVC.

Haki montowane do krokwi zapewniają najwyższą stabilność mechaniczną, gdyż są kotwione bezpośrednio w konstrukcji dachowej. Wsporniki rynnowe typu "czołowego" są montowane do deski okapowej, co jest rozwiązaniem szybszym, lecz wymagającym solidnego podłoża drewnianego. Nieodpowiednia liczba haków prowadzi do zjawiska cofania się wody, co może skutkować przelewaniem się rynien nawet podczas umiarkowanych opadów deszczu.

Dlaczego zachowanie spadku rynny jest technicznie wymagane?

Spadek rynny jest konieczny do zapewnienia grawitacyjnego przepływu wody w stronę odpływu, co zapobiega powstawaniu zastawek i osadzaniu się zanieczyszczeń. Właściwy spadek powinien wynosić od 3 do 5 milimetrów na metr bieżący rynny, co pozwala na sprawne samooczyszczanie się wnętrza kanału. Zbyt mały spadek sprzyja gromadzeniu się mułu, natomiast zbyt duży może prowadzić do nieestetycznego wyglądu instalacji i szybszego zużycia haków.

W przypadku bardzo długich ciągów rynnowych (powyżej 12 metrów), konieczne jest zastosowanie dylatacji (łącznika dylatacyjnego). Złącze to pozwala na swobodną pracę termiczną materiału, co jest szczególnie istotne w przypadku stalowych systemów rynnowych podatnych na rozszerzalność cieplną. Dzięki temu unikamy pękania uszczelek oraz rozszczelnienia połączeń na skutek cyklicznych zmian temperatur.

Czy instalacja łapaczy liści i sitek rynnowych ma sens?

Sitka rynnowe oraz łapacze liści to akcesoria ochronne zaprojektowane w celu zatrzymywania zanieczyszczeń organicznych przed ich wpłynięciem do rury spustowej. Liście, gałęzie oraz mech to najczęstsze przyczyny zatorów, które prowadzą do całkowitej blokady drożności instalacji podczas gwałtownych burz. Regularne czyszczenie sitek, najlepiej dwa razy w roku, pozwala utrzymać wydajność systemu na poziomie 95% przepustowości nominalnej.

"Stosowanie zintegrowanych filtrów w dolnej części rury spustowej to najskuteczniejsza metoda ochrony systemu kanalizacji deszczowej przed zamuleniem przez drobne osady wypłukiwane z dachu. Zatrzymanie zanieczyszczeń na etapie rynny jest o 80% tańsze niż czyszczenie podziemnych rur odpływowych za pomocą specjalistycznego sprzętu ciśnieniowego."

Wybór odpowiedniego modelu łapacza zależy od otoczenia budynku, w szczególności od bliskości drzew liściastych lub iglastych. Modele wyposażone w sita z gęstą perforacją zatrzymują nawet drobny pył, co jest przydatne w przypadku systemów odzysku deszczówki. Należy jednak pamiętać, że zbyt gęste sitka mogą same w sobie stać się przyczyną zatorów, jeśli nie będą poddawane regularnej konserwacji.

Jak poprawnie łączyć rynny z rurami spustowymi?

Połączenie rynny z rurą spustową odbywa się za pomocą elementu nazywanego sztucerem lub odpływem, który jest wpinany w otwór wycięty w dnie rynny. Precyzyjne wykonanie otworu jest istotne, gdyż każda nierówność krawędzi może powodować zatrzymywanie się zanieczyszczeń i powstawanie zatorów. Po wycięciu otworu, krawędzie należy zabezpieczyć przed korozją, szczególnie w systemach stalowych, używając specjalnej farby zaprawkowej.

Sztucer łączy się z rurą spustową poprzez system kolanek, które pozwalają na poprowadzenie rury wzdłuż elewacji budynku. Ważne jest, aby każda rura spustowa była zamocowana do ściany za pomocą obejm rur spustowych, które muszą zapewniać pewny, ale nie nazbyt ciasny chwyt. Zbyt mocne zaciśnięcie obejm uniemożliwia swobodne ruchy termiczne instalacji, co może prowadzić do jej falowania lub rozszczelnienia w punktach połączeń.

Jakie są najczęstsze błędy montażowe systemów rynnowych?

Najczęstszym błędem montażowym jest niewłaściwe rozmieszczenie haków rynnowych, co prowadzi do ugięcia się rynny pod ciężarem wody lub lodu. Innym krytycznym błędem jest brak uwzględnienia kompensacji termicznej, co skutkuje pękaniem łączników przy skrajnych temperaturach. Należy również unikać zbyt małego spadku, który uniemożliwia grawitacyjny spływ wody, prowadząc do jej zastojów.

Stosowanie niewłaściwych narzędzi do cięcia rynien, takich jak szlifierka kątowa z tarczą ścierną, powoduje wypalanie powłok ochronnych na metalu, co błyskawicznie prowadzi do rozwoju ognisk korozji. Zamiast tego należy używać nożyc do metalu lub pił o drobnych zębach, które nie przegrzewają krawędzi cięcia. Kolejnym często spotykanym zaniedbaniem jest niedostateczna liczba obejm, co przy silnych wiatrach może doprowadzić do wyrwania rur spustowych z elewacji.

Dlaczego systemy rynnowe wymagają regularnego przeglądu?

Systemy rynnowe, jako elementy zewnętrzne, są narażone na ciągłe oddziaływanie warunków atmosferycznych, zanieczyszczeń pyłowych oraz biologicznych. Przegląd stanu technicznego powinien odbywać się co najmniej raz w roku, najlepiej po zakończeniu okresu jesiennego spadania liści. Kontrola obejmuje sprawdzanie drożności rur spustowych, szczelności połączeń rynnowych oraz stabilności mocowań haków i obejm.

Podczas przeglądu należy sprawdzić również stan powłok lakierniczych i w razie potrzeby usunąć drobne rysy powstałe podczas zimy. Uszczelki w łącznikach rynnowych, wykonane z kauczuku EPDM, po około 10-15 latach mogą tracić elastyczność i wymagać wymiany, aby zachować pełną szczelność instalacji. Regularna konserwacja pozwala na wykrycie usterek we wczesnym stadium, co znacząco obniża koszty napraw i zapobiega szkodom wewnątrz konstrukcji budynku.

Jakie korzyści płyną z zastosowania systemów deszczowych?

Współczesne systemy odwodnienia coraz częściej integruje się z instalacjami do retencji wody deszczowej, co przynosi wymierne korzyści ekonomiczne i ekologiczne. Zgromadzona w zbiornikach naziemnych lub podziemnych woda deszczowa może być wykorzystywana do podlewania ogrodu, co redukuje zużycie wody wodociągowej o nawet 30-40% w skali roku. Dzięki odpowiednim filtrom wpiętym w rurę spustową, woda trafiająca do zbiornika jest pozbawiona większych zanieczyszczeń.

Systemy retencyjne wspomagają także gospodarkę wodną działki, ograniczając konieczność budowy kosztownych systemów rozsączania w gruncie. Wykorzystanie deszczówki do celów gospodarczych zmniejsza obciążenie kanalizacji miejskiej, co ma istotne znaczenie w terenach o wysokiej gęstości zabudowy. Instalacja zbierająca deszczówkę powinna być wyposażona w przelew, który w momencie zapełnienia zbiornika automatycznie kieruje nadmiar wody do kanalizacji lub studni chłonnej.

Czy warto decydować się na rynny o profilu kwadratowym?

Rynny o profilu kwadratowym stają się coraz popularniejszym rozwiązaniem w nowoczesnej architekturze, charakteryzującej się minimalizmem i prostymi liniami. Oprócz walorów estetycznych, rynny kwadratowe oferują często większą wydajność przy tej samej szerokości otworu w porównaniu do klasycznych rynien półokrągłych. Wynika to z faktu, że prosty przekrój pozwala na lepsze wykorzystanie powierzchni przekroju poprzecznego podczas intensywnych opadów.

Montaż systemów kwadratowych wymaga jednak większej precyzji, szczególnie w zakresie obróbek dekarskich na narożnikach. Każdy element musi być idealnie wypoziomowany, ponieważ wszelkie błędy montażowe są w tym profilu znacznie bardziej widoczne niż w systemach półokrągłych. Rynny kwadratowe są dedykowane głównie dla budynków z dachami bez okapów oraz obiektów typu nowoczesna stodoła, gdzie liczy się spójność wizualna całego projektu.

Jakie są wymagania konserwacyjne dla różnych materiałów rynnowych?

Każdy materiał wymaga innego podejścia do konserwacji, co jest ważne przy planowaniu budżetu na utrzymanie budynku. Rynny z PVC wystarczy przemyć wodą z dodatkiem delikatnego detergentu, aby przywrócić im czystość i blask. Stal powlekana wymaga sprawdzania ewentualnych uszkodzeń mechanicznych, które należy zabezpieczyć farbą antykorozyjną, aby uniknąć rozprzestrzeniania się rdzy na większe powierzchnie.

Metale takie jak miedź są praktycznie bezobsługowe, ponieważ naturalna warstwa patyny stanowi trwałą ochronę antykorozyjną. Tytan-cynk również nie wymaga malowania ani czyszczenia chemicznego, z czasem zyskując charakterystyczny szary odcień, który jest bardzo ceniony przez architektów. Wybór materiału powinien więc uwzględniać nie tylko początkowy koszt zakupu, ale także nakłady czasu i środków wymagane przez kolejne dekady eksploatacji.

Podsumowanie

System rynnowy stanowi jedną z najważniejszych instalacji w budynku, bezpośrednio wpływającą na trwałość konstrukcji oraz stan techniczny elewacji. Dobór odpowiedniego systemu musi być oparty na rzetelnym wyliczeniu efektywnej powierzchni dachu, co gwarantuje pełną wydajność hydrauliczną nawet w trudnych warunkach atmosferycznych. Decyzja o wyborze materiału, od PVC po metale szlachetne, powinna uwzględniać zarówno estetykę, jak i wymagania konserwacyjne w długofalowej perspektywie czasowej. Poprawny montaż, uwzględniający odpowiednie spadki, dylatacje oraz systemy filtracji zanieczyszczeń, jest gwarantem wieloletniej bezawaryjnej pracy instalacji. Prawidłowo zaprojektowany i wykonany system rynnowy to efektywna ochrona nieruchomości przed destrukcyjnym działaniem wód opadowych, a także potencjalne źródło darmowej wody do celów gospodarczych. Regularne przeglądy techniczne oraz dbałość o czystość rur spustowych stanowią podstawę utrzymania sprawności systemu przez cały okres jego użytkowania.
