Więźba dachowa stanowi szkielet nośny dachu, który przenosi obciążenia z pokrycia dachowego na ściany konstrukcyjne budynku. Składa się z układu elementów drewnianych lub stalowych, tworzących sztywną geometrię odporną na siły wiatru, śniegu oraz ciężar własny materiałów. Poprawne wykonanie tej struktury determinuje trwałość całej konstrukcji domu jednorodzinnego.
Najważniejsze wnioski
- Więźba to podstawowy układ konstrukcyjny dachu, decydujący o bezpieczeństwie użytkowników.
- Wybór między konstrukcją krokwiową, płatwiowo-kleszczową a wiązarami zależy od rozpiętości budynku.
- Drewno na więźbę musi być suszone komorowo i posiadać certyfikat klasy wytrzymałości C24.
- Najczęstsze błędy montażowe obejmują niewłaściwe połączenia ciesielskie oraz brak izolacji przeciwwilgociowej.
- Regularna konserwacja elementów drewnianych chroni przed korozją biologiczną i szkodnikami.
- Projekt techniczny jest bezwzględnym wymogiem przy wznoszeniu konstrukcji więźby dachowej.
Czym dokładnie jest więźba dachowa w sensie konstrukcyjnym?
Więźba dachowa to przestrzenny układ prętowy, w którym podstawowym materiałem konstrukcyjnym jest zazwyczaj drewno iglaste: sosna, świerk lub modrzew. Elementy tworzące więźbę to krokwie, płatwie, kleszcze, słupy, miecze oraz murłaty. Każdy z tych komponentów pełni określoną funkcję w przekazywaniu sił ściskających i rozciągających w stronę wieńca budynku.
Więźba dachowa (ang. roof truss lub roof framing) nie tylko nadaje kształt połaciom, ale również stabilizuje budynek. Prawidłowo zaprojektowany układ współpracuje z konstrukcją ścienną, tworząc jednolity system statyczny obiektu. Bez właściwego zakotwienia w wieńcu żelbetowym, każda więźba byłaby narażona na przesunięcia pod wpływem parcia wiatru.
Jakie są najpopularniejsze rodzaje konstrukcji dachowych?

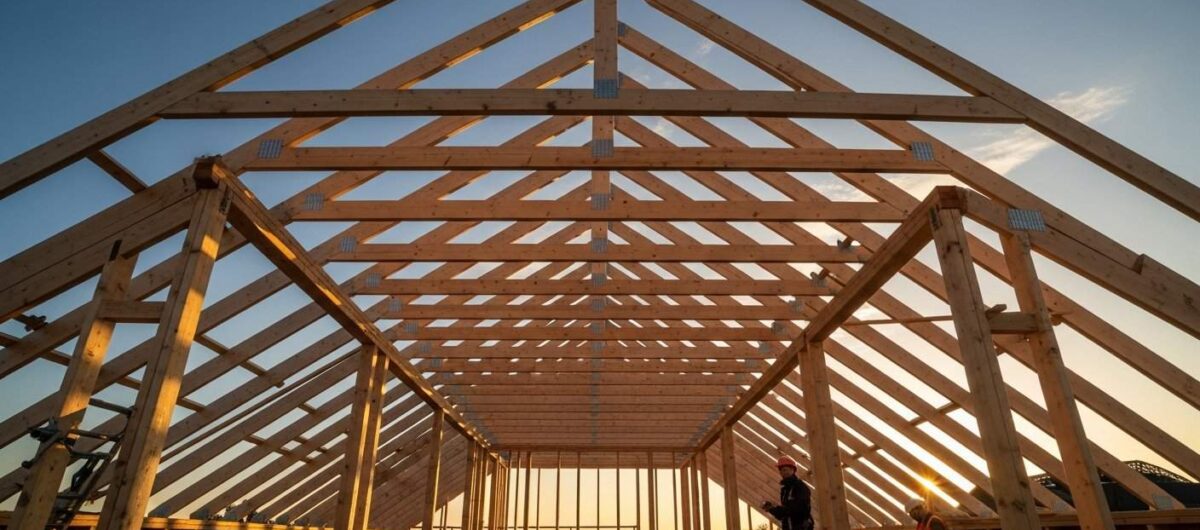

Współczesne budownictwo korzysta głównie z konstrukcji krokwiowych, płatwiowo-kleszczowych oraz prefabrykowanych wiązarów kratowych. Konstrukcja krokwiowa sprawdza się w budynkach o niewielkiej rozpiętości, gdzie krokwie opierają się na murłatach i kalenicy. W tym układzie dwie krokwie połączone w kalenicy tworzą wiązar w kształcie litery „A”.
Konstrukcja płatwiowo-kleszczowa jest preferowana w budynkach o większych rozpiętościach, gdzie krokwie wymagają dodatkowego podparcia w połowie długości. Płatwie pośrednie, oparte na słupach, przejmują część obciążenia, co pozwala stosować krokwie o mniejszym przekroju. Kleszcze natomiast stabilizują konstrukcję, spinając krokwie i zapobiegając rozsuwaniu się murłat.
Prefabrykowane wiązary dachowe (ang. prefabricated roof trusses) to nowoczesne rozwiązanie łączone za pomocą płytek kolczastych. Jest to konstrukcja przemysłowa, która pozwala na znaczne skrócenie czasu montażu na budowie. Wiązary te wykazują dużą dokładność wymiarową i są produkowane w kontrolowanych warunkach fabrycznych, co eliminuje błędy ludzkie związane z ręcznym docinaniem drewna.
| Typ konstrukcji | Zastosowanie | Zalety |
|---|---|---|
| Krokwiowa | Małe rozpiętości | Prosta budowa |
| Płatwiowo-kleszczowa | Średnie i duże rozpiętości | Stabilność, możliwość adaptacji poddasza |
| Wiązary prefabrykowane | Wszystkie rozpiętości | Szybki montaż, duża wytrzymałość |
Dlaczego jakość drewna ma kluczowe znaczenie dla trwałości więźby?
Jakość surowca drzewnego determinuje nośność całego dachu oraz jego odporność na odkształcenia w czasie. W Polsce standardem jest stosowanie drewna klasy C24, które cechuje się odpowiednią gęstością i parametrami wytrzymałościowymi. Istotne jest, aby drewno posiadało certyfikat FSC, co potwierdza pozyskanie surowca z odpowiedzialnie zarządzanych lasów.
Wilgotność drewna konstrukcyjnego w momencie montażu nie powinna przekraczać 18%. Drewno mokre, tzw. „zielone”, podczas schnięcia wewnątrz budynku ulega wypaczeniom i skurczom. Prowadzi to do powstawania szczelin w połączeniach ciesielskich, co w konsekwencji obniża sztywność całej konstrukcji i sprzyja powstawaniu nieszczelności w pokryciu dachowym.
Obróbka drewna powinna obejmować również impregnację ciśnieniową lub zanurzeniową. Środki chemiczne muszą chronić strukturę przed grzybami, pleśnią oraz owadami takimi jak kołatek domowy. Brak odpowiedniej ochrony biologicznej może doprowadzić do degradacji więźby w ciągu zaledwie 10 lat od momentu zakończenia prac budowlanych.
Jakie błędy montażowe są najczęstszą przyczyną awarii dachu?
Najczęstszym błędem jest niewłaściwe zakotwienie murłaty do wieńca żelbetowego przy użyciu zbyt małej liczby kotew lub brak izolacji poziomej pod murłatą. Murłata musi być oddzielona od betonu warstwą papy lub folii izolacyjnej, aby zapobiec kapilarnemu podciąganiu wilgoci. Brak tej izolacji powoduje szybkie gnicie drewna w miejscach oparcia na ścianach.
Kolejnym poważnym uchybieniem jest nieprawidłowe wykonywanie połączeń ciesielskich. Często spotyka się zbyt głębokie nacięcia w krokwiach, które osłabiają przekrój poprzeczny elementu w najbardziej obciążonym miejscu. Każde nacięcie zmniejsza nośność konstrukcyjną, co przy ekstremalnych opadach śniegu może prowadzić do miejscowych ugięć połaci.
Warto również wspomnieć o błędach związanych z brakiem stężeń wiatrowych. Stężenia, czyli skośne elementy usztywniające płaszczyznę połaci, są często pomijane przez niewykwalifikowane ekipy montażowe. Ich brak sprawia, że więźba staje się podatna na tzw. "efekt domina" przy silnych podmuchach wiatru, co kończy się przesunięciem lub zawaleniem konstrukcji.
„Trwałość więźby dachowej nie zależy jedynie od przekroju użytego drewna, ale przede wszystkim od precyzji wykonania każdego połączenia. Nawet najlepszy projekt nie obroni się przy rażących zaniedbaniach ciesielskich na etapie montażu.” — Ekspert budownictwa konstrukcyjnego.
Jakie znaczenie ma projekt techniczny więźby dachowej?
Projekt techniczny jest niezbędny dla zapewnienia bezpieczeństwa konstrukcji i uzyskania pozwolenia na budowę. Dokument ten zawiera obliczenia statyczno-wytrzymałościowe, które określają przekroje krokwi, płatwi i słupów dla konkretnej lokalizacji budynku. Uwzględnia on tzw. strefę obciążenia śniegiem oraz strefę wiatrową, które dla różnych regionów Polski są zdefiniowane w odpowiednich normach Eurokod.
W projekcie zawarte są również szczegółowe rysunki detali, takie jak sposób mocowania krokwi do murłaty za pomocą złączy ciesielskich lub stalowych łączników perforowanych. Wykonawca musi trzymać się tych wytycznych, gdyż wprowadzenie samowolnych zmian, takich jak zmiana przekroju drewna na mniejszy, drastycznie zmniejsza margines bezpieczeństwa konstrukcji.
Dodatkowo projekt wskazuje miejsce przebiegu kominów i okien połaciowych, co jest krytyczne dla zachowania ciągłości konstrukcji. Wycinanie elementów więźby bez wstawienia odpowiednich wymianów, czyli elementów podtrzymujących przecięte krokwie, jest błędem, który może prowadzić do lokalnych awarii dachu. Każda zmiana w projekcie powinna być zaakceptowana przez uprawnionego konstruktora.
Moim zdaniem, najbezpieczniejszym rozwiązaniem przy skomplikowanych bryłach dachowych jest inwestycja w prefabrykowane wiązary, gdyż wykluczają one błędy ręcznego docinania na wysokości.
— Redakcja
Dlaczego wentylacja poddasza jest nieodłączna od konstrukcji więźby?
Wentylacja przestrzeni poddachowej zapobiega kondensacji pary wodnej, która jest głównym wrogiem konstrukcji drewnianych. Gdy ciepłe powietrze z wnętrza domu przedostaje się do chłodniejszej strefy pod dachem, dochodzi do wykraplania się wilgoci na elementach więźby. Długotrwałe zawilgocenie prowadzi do rozwoju grzybów domowych, które niszczą strukturę drewna od wewnątrz.
Prawidłowa wentylacja wymaga zastosowania szczeliny wentylacyjnej pomiędzy folią wstępnego krycia a pokryciem dachowym. Powietrze powinno swobodnie przepływać od okapu aż po samą kalenicę. Zastosowanie taśm kalenicowych o wysokiej przepuszczalności powietrza (np. 350-500 cm3/cm2/s) gwarantuje skuteczną wymianę powietrza nawet w bezwietrzne dni.
W budynkach z poddaszem użytkowym istotne jest zachowanie ciągłości izolacji termicznej i paroizolacji. Jakikolwiek mostek termiczny w miejscu połączenia dachu ze ścianą kolankową może powodować lokalne wychłodzenie i gromadzenie się wilgoci. Dlatego system wentylacji powinien być spójny z systemem izolacji całego budynku.
Jakie są współczesne technologie łączenia elementów drewnianych?

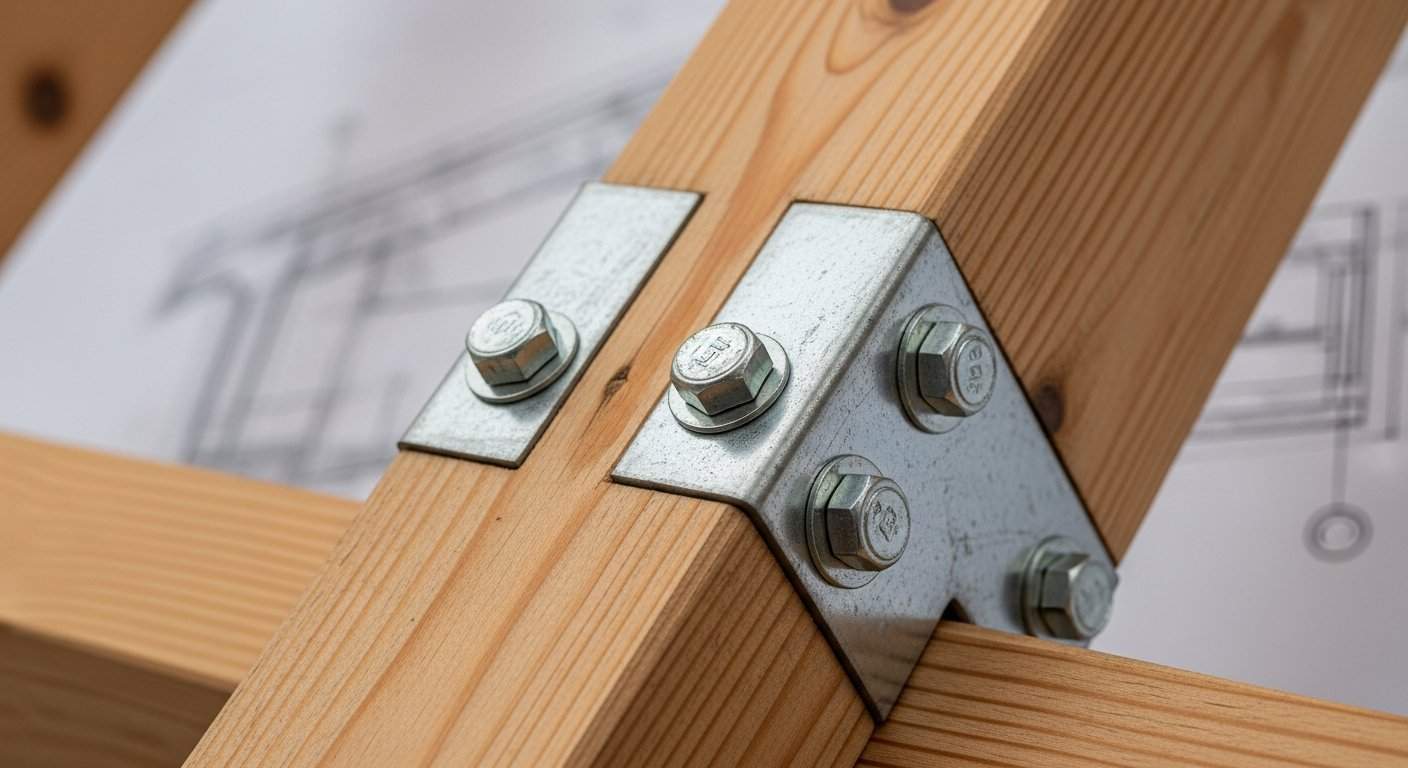

Tradycyjne połączenia ciesielskie, oparte na złączach typu czop-gniazdo, są obecnie wypierane przez stalowe złącza perforowane. Współczesne łączniki, wykonane ze stali ocynkowanej o grubości 2-4 mm, zapewniają znacznie wyższą precyzję i szybkość montażu. Pozwalają one na przenoszenie dużych sił zrywających i ścinających, co jest istotne przy konstrukcjach dachów wielospadowych.
Złącza ciesielskie wymagają użycia specjalistycznych gwoździ pierścieniowych lub wkrętów konstrukcyjnych. Gwoździe te posiadają profilowany trzpień, który zwiększa siłę wyrwania z drewna o około 40% w porównaniu do standardowych gwoździ gładkich. Stosowanie łączników dedykowanych przez producenta systemu gwarantuje uzyskanie deklarowanych parametrów nośności całego połączenia.
Warto zwrócić uwagę na systemy wkrętów do drewna, które eliminują konieczność nawiercania otworów wstępnych. Nowoczesne wkręty konstrukcyjne wyposażone są w frez na końcu gwintu, co zapobiega rozłupywaniu drewna podczas wkręcania. Takie rozwiązanie nie tylko poprawia estetykę montażu, ale również zwiększa trwałość połączenia, gdyż wkręt precyzyjnie dociąga elementy do siebie.
Czy można samodzielnie naprawiać uszkodzoną więźbę dachową?
Samodzielna naprawa uszkodzonej więźby jest wysoce ryzykowna i zazwyczaj odradzana bez konsultacji z konstruktorem. Naprawy wymagają precyzyjnego oszacowania stopnia uszkodzenia, na przykład stopnia zainfekowania drewna przez owady lub głębokości pęknięć strukturalnych. Wszelkie ingerencje w nośność dachu powinny być poprzedzone analizą obciążeń istniejącej konstrukcji.
Jeśli uszkodzenia wynikają z korozji biologicznej, konieczne jest zastosowanie środków grzybobójczych o głębokiej penetracji. W przypadku konieczności wymiany fragmentu krokwii, stosuje się tak zwane protezowanie, czyli łączenie nowego elementu z istniejącym za pomocą stalowych nakładek lub specjalnych żywic epoksydowych. Jest to proces wymagający wiedzy technicznej oraz odpowiedniego sprzętu.
„Wymiana uszkodzonych elementów więźby to zabieg chirurgiczny na konstrukcji budynku. Zastosowanie niewłaściwej techniki łączenia starego drewna z nowym może prowadzić do powstania naprężeń, które doprowadzą do awarii w zupełnie innym miejscu połaci.” — Specjalista ciesielstwa konstrukcyjnego.
Jakie są korzyści z zastosowania drewna klejonego konstrukcyjnie?
Drewno klejone warstwowo, znane jako glulam, oferuje znacznie większą stabilność wymiarową niż tradycyjne drewno lite. Proces produkcji polega na sklejaniu lameli drewnianych pod wysokim ciśnieniem, co eliminuje naturalne wady drewna takie jak duże sęki czy krzywizny. Dzięki temu elementy te nie wykazują tendencji do skręcania się podczas sezonowania.
Zastosowanie drewna klejonego pozwala na uzyskiwanie dużych rozpiętości bez konieczności stosowania słupów pośrednich. Jest to niezwykle przydatne w nowoczesnych projektach domów z otwartą przestrzenią na poddaszu. Ponadto, materiał ten charakteryzuje się dużą odpornością na ogień, ponieważ podczas pożaru drewno klejone zwęgla się powoli, zachowując swoją nośność przez znacznie dłuższy czas niż stalowe profile.
Mimo wyższej ceny jednostkowej w porównaniu do drewna litego klasy C24, koszty inwestycji w drewno klejone zwracają się dzięki szybkości montażu i braku konieczności poprawek po montażu. Jest to wybór często rekomendowany przez architektów dla budynków o wysokim standardzie energetycznym i estetycznym, gdzie każda szczelina czy odkształcenie konstrukcji jest nieakceptowalne.
Jakie trendy kształtują przyszłość konstrukcji dachowych?
Przyszłość konstrukcji dachowych skupia się na automatyzacji projektowania i produkcji. Wykorzystanie oprogramowania typu BIM (ang. Building Information Modeling) pozwala na wirtualny montaż więźby przed faktycznym rozpoczęciem prac na placu budowy. Dzięki temu każdy element jest docięty na maszynach CNC z dokładnością do 0.5 mm, co eliminuje potrzebę ręcznych poprawek.
Zrównoważone budownictwo wymusza również stosowanie ekologicznych izolacji, które mogą być wdmuchiwane bezpośrednio w konstrukcję więźby. Celuloza lub włókna drzewne, dzięki swojej higroskopijności, potrafią przejąć nadmiar wilgoci i oddać ją w suchym okresie, co w naturalny sposób reguluje mikroklimat poddasza. Takie rozwiązanie doskonale współpracuje z drewnianą konstrukcją nośną.
Innym istotnym kierunkiem jest integracja systemów energetycznych z więźbą. Dachy zintegrowane z fotowoltaiką, gdzie panele pełnią funkcję pokrycia dachowego, wymagają specjalnie zaprojektowanych konstrukcji więźby o zwiększonej nośności. Taka konstrukcja musi wytrzymać nie tylko obciążenie instalacji, ale również specyficzne warunki temperaturowe wynikające z pracy paneli słonecznych.
Dlaczego regularne przeglądy dachu są tak istotne?
Regularne przeglądy stanu technicznego więźby powinny odbywać się przynajmniej raz w roku, najlepiej po sezonie zimowym. Podczas kontroli należy zwrócić szczególną uwagę na stan połączeń ciesielskich, czystość szczelin wentylacyjnych oraz brak śladów żerowania szkodników. Wczesne wykrycie drobnych usterek pozwala na ich usunięcie niskim kosztem.
Warto monitorować również wilgotność drewna przy pomocy wilgotnościomierza elektronicznego. Jeśli wskaźnik przekracza 20% w stałych warunkach, jest to sygnał do sprawdzenia szczelności pokrycia lub sprawności wentylacji. Ignorowanie tych danych może prowadzić do nieodwracalnych uszkodzeń strukturalnych, których naprawa przewyższa koszt budowy całego dachu.
Przegląd to również okazja do sprawdzenia stanu zabezpieczeń przeciwpożarowych. Drewno konstrukcyjne w budynkach użyteczności publicznej musi być impregnowane środkami ogniochronnymi o odpowiedniej klasie odporności. W domach jednorodzinnych warto rozważyć malowanie elementów więźby specjalistycznymi preparatami, które zwiększają czas bezpiecznej ewakuacji w razie pożaru.
Jak zoptymalizować koszty więźby dachowej bez utraty jakości?
Optymalizacja kosztów konstrukcji dachowej powinna odbywać się na etapie projektu, a nie podczas zakupu materiałów. Wybór prostej bryły dachu, najlepiej dwuspadowego bez lukarn i załamań, drastycznie redukuje ilość odpadów drewna. Każda dodatkowa facjata czy kosz dachowy zwiększa nakład pracy ciesielskiej o około 15-20% i wymusza stosowanie kosztownych obróbek blacharskich.
Warto również rozważyć prefabrykację w miejsce konstrukcji wykonywanej na placu budowy. Mimo wyższej ceny za roboczogodzinę pracy firmy prefabrykującej, łączny koszt inwestycji jest często niższy ze względu na drastyczne skrócenie czasu pracy na budowie. Brak konieczności wynajmu ciężkiego sprzętu czy opłacania długotrwałego pobytu ekipy ciesielskiej to istotne oszczędności.
Dobre planowanie zakupu materiałów wyprzedzające sezon budowlany pozwala na korzystniejsze warunki cenowe. Drewno zakupione wczesną wiosną, odpowiednio składowane w przewiewnym miejscu, jest tańsze niż materiał kupowany „na już” w trakcie intensywnych prac budowlanych. Wykorzystanie sprawdzonych dostawców gwarantuje ponadto utrzymanie wymaganej klasy wytrzymałości C24, co jest bezpieczniejsze niż szukanie najtańszego surowca bez atestów.
Podsumowanie
Więźba dachowa jest fundamentalnym elementem konstrukcyjnym budynku, którego poprawność wykonania wpływa na długowieczność obiektu. Wybór odpowiedniego rodzaju konstrukcji, od krokwiowej po zaawansowane wiązary prefabrykowane, zależy od projektu technicznego oraz specyfiki budynku. Niezbędne jest stosowanie certyfikowanego drewna o niskiej wilgotności oraz precyzyjne łączenie elementów zgodnie ze sztuką ciesielską. Regularna wentylacja przestrzeni poddachowej oraz coroczne przeglądy stanu technicznego stanowią skuteczną ochronę przed degradacją biologiczną i awariami strukturalnymi. Inwestycja w jakość materiałów i doświadczoną kadrę wykonawczą to najważniejsze aspekty procesu budowlanego, które gwarantują bezpieczeństwo mieszkańców i trwałość konstrukcji dachu przez dziesięciolecia. Staranne przestrzeganie wytycznych projektowych pozwala uniknąć najczęstszych błędów montażowych, zapewniając spokój i komfort użytkowania każdego domu.
Najczęściej zadawane pytania (FAQ)
Co to jest więźba dachowa i jaka jest jej główna funkcja?
Więźba dachowa to szkieletowa konstrukcja nośna dachu, której głównym zadaniem jest przenoszenie ciężaru pokrycia dachowego oraz obciążeń atmosferycznych, takich jak śnieg czy wiatr, na ściany nośne budynku. Stanowi ona fundament dla bezpiecznego i trwałego wykończenia dachu.
Jakie są najpopularniejsze rodzaje więźby dachowej?
Do najczęściej stosowanych rodzajów należą więźby krokwiowe, jętkowe oraz płatwiowo-kleszczowe. Wybór konkretnego typu zależy głównie od rozpiętości dachu, kąta nachylenia połaci oraz planowanego sposobu wykorzystania poddasza.
Czym różni się więźba krokwiowa od płatwiowo-kleszczowej?
Więźba krokwiowa jest stosowana przy niewielkich rozpiętościach budynku do około 7 metrów i nie wymaga stosowania płatwi. Z kolei więźba płatwiowo-kleszczowa jest przeznaczona dla dużych obiektów, gdzie konstrukcja opiera się na płatwiach pośrednich wspartych słupami.
Jakie drewno jest najlepsze na konstrukcję więźby dachowej?
Najczęściej wybieranym materiałem jest drewno iglaste, głównie sosnowe lub świerkowe, które charakteryzuje się dobrą wytrzymałością. Bardzo ważne jest, aby drewno było odpowiednio wysuszone, najlepiej komorowo, oraz zabezpieczone impregnatem chroniącym przed ogniem i szkodnikami.
Jakie są najczęstsze błędy popełniane podczas montażu więźby?
Do najpoważniejszych błędów należą brak odpowiedniej impregnacji drewna oraz stosowanie zbyt wilgotnego surowca, co prowadzi do paczenia się konstrukcji. Często zdarza się również niedokładne połączenie krokwi z murłatą, co osłabia stabilność całego dachu.
Czy więźba dachowa wymaga konserwacji po montażu?
Tak, kluczowe jest regularne sprawdzanie stanu technicznego więźby, szczególnie pod kątem wilgoci i obecności szkodników. Co kilka lat warto kontrolować sprawność impregnacji oraz stan połączeń ciesielskich, aby uniknąć degradacji materiału.
Jaką wilgotność powinno mieć drewno na więźbę dachową?
Drewno konstrukcyjne powinno mieć wilgotność nieprzekraczającą 18-20%, choć optymalnym rozwiązaniem jest drewno suszone komorowo o wilgotności poniżej 15-18%. Zbyt wysoka wilgotność w momencie montażu skutkuje późniejszym skurczem drewna i powstawaniem szczelin.
Czy więźba dachowa musi być ubezpieczona przed pożarem?
Tak, ze względu na łatwopalność drewna, więźba dachowa jest kluczowym elementem podlegającym ochronie przeciwpożarowej. Stosowanie odpowiednich impregnatów ogniochronnych klasy B-s1, d0 jest niezbędne, aby spełnić wymagania prawne i zwiększyć bezpieczeństwo domu.
Na co zwrócić uwagę przy wyborze ekipy dekarskiej do montażu więźby?
Należy sprawdzić doświadczenie ekipy oraz poprosić o referencje z poprzednich realizacji konstrukcji dachowych. Ważne jest, aby fachowcy posiadali odpowiednie narzędzia do precyzyjnego łączenia elementów, np. ciesielskie złącza metalowe, które znacznie poprawiają stabilność konstrukcji.
Ile średnio kosztuje wykonanie więźby dachowej?
Koszt wykonania więźby zależy od skomplikowania projektu, zużycia materiału oraz stawek lokalnych wykonawców. Obejmuje on cenę tarcicy konstrukcyjnej, akcesoriów montażowych, impregnacji oraz robocizny ciesielskiej.
Jakie znaczenie dla więźby ma prawidłowe połączenie z murłatą?
Murłata jest elementem łączącym więźbę z wieńcem budynku, dlatego jej poprawne zakotwienie jest kluczowe dla bezpieczeństwa domu. Słabe połączenie może prowadzić do przesunięcia się dachu pod wpływem silnego wiatru, co stanowi zagrożenie dla konstrukcji.
Czy możliwe jest wykonanie więźby dachowej w sposób prefabrykowany?
Tak, prefabrykowane wiązary dachowe łączone na płytki kolczaste to obecnie bardzo popularna alternatywa dla tradycyjnej więźby. Pozwalają one na szybszy montaż na placu budowy i gwarantują wysoką precyzję wykonania elementów przez zakład produkcyjny.
Jak sprawdzić, czy więźba dachowa jest wykonana zgodnie z projektem?
Należy regularnie sprawdzać przekroje zastosowanego drewna oraz rozstaw krokwi z dokumentacją techniczną projektu. Wszelkie odstępstwa od projektu powinny zostać skonsultowane z konstruktorem, aby nie naruszyć statyki budynku.
Jakie zagrożenia dla więźby dachowej stwarza słaba wentylacja poddasza?
Niewłaściwa wentylacja prowadzi do kondensacji pary wodnej, co tworzy idealne warunki dla rozwoju grzybów i pleśni na drewnie. Z czasem wilgoć ta prowadzi do butwienia konstrukcji i utraty jej właściwości nośnych.
Czy warto zdecydować się na drewno klejone konstrukcyjnie (KVH/BSH) na więźbę?
Tak, drewno klejone jest droższą, ale znacznie lepszą jakościowo alternatywą, ponieważ jest bardzo stabilne wymiarowo i niemal pozbawione skłonności do pękania. Jest ono szczególnie polecane w nowoczesnym budownictwie o wyższym standardzie i przy dachach o nietypowej architekturze.
