Czym charakteryzują się filtry klasy G4 i gdzie znajdują zastosowanie?

Współczesne budownictwo kładzie ogromny nacisk na energooszczędność oraz szczelność przegród zewnętrznych, co sprawia, że tradycyjna wentylacja grawitacyjna w wielu przypadkach przestaje spełniać swoje zadanie.

 W konsekwencji standardem stają się rozbudowane systemy mechanicznej wymiany powietrza, w tym centrale wentylacyjne z odzyskiem ciepła (rekuperacja) oraz zaawansowane instalacje HVAC. Prawidłowe działanie tych skomplikowanych układów oraz jakość mikroklimatu w pomieszczeniach zależą bezpośrednio od zastosowanych komponentów oczyszczających.

Wśród nich szczególne miejsce zajmują filtry zgrubne, a najpopularniejszym i najbardziej uniwersalnym rozwiązaniem w tej grupie są wkłady oznaczone symbolem G4. Odpowiednie zrozumienie ich budowy, parametrów technicznych oraz specyfiki pracy pozwala zoptymalizować koszty eksploatacji instalacji, chroniąc jednocześnie zdrowie użytkowników i newralgiczne podzespoły maszyn.

Czym dokładnie jest klasa filtracji G4 według norm PN-EN 779 oraz ISO 16890?

Klasyfikacja urządzeń filtrujących powietrze przeszła w ostatnich latach istotną ewolucję. Przez dekady podstawowym punktem odniesienia na rynku europejskim była norma PN-EN 779, która dzieliła filtry na zgrubne (G1–G4), średniodokładne (M5–M6) oraz dokładne (F7–F9). W tym zestawieniu klasa G4 stanowi najwyższy, najbardziej wydajny poziom filtracji zgrubnej. Zgodnie z wytycznymi laboratoryjnymi wkład tej kategorii musi wykazywać średnią skuteczność odpylania (tzw. average arrestance, $A_m$) na poziomie co najmniej 90% w odniesieniu do syntetycznego pyłu testowego.

Wraz z wprowadzeniem globalnej normy ISO 16890, kryteria oceny zostały zbliżone do warunków rzeczywistych. Zamiast operować jedną frakcją pyłu testowego, nowa norma bada skuteczność zatrzymywania cząstek o zróżnicowanej średnicy aerodynamicznej: pyłów grubych (ISO Coarse) oraz pyłów zawieszonych drobnych (ePM10, ePM2.5, ePM1). Filtry klasyfikowane dotychczas jako G4 w nowej nomenklaturze zaliczane są przeważnie do grupy ISO Coarse, osiągając parametr zatrzymywania na poziomie od 60% do nawet 90% pyłu grubego.

„Właściwie dobrana filtracja zgrubna stanowi pierwszą linię obrony każdej instalacji wentylacyjnej. Klasa G4 zapewnia optymalny kompromis pomiędzy wysoką zdolnością absorpcji większych cząstek stałych a minimalnym oporem aerodynamicznym, co bezpośrednio przekłada się na oszczędność energii pobieranej przez wentylatory.”

Warto pamiętać, że zadaniem filtra klasy G4 nie jest eliminacja najdrobniejszych cząstek smogowych, lecz ochrona całego systemu przed zanieczyszczeniami o charakterze makro, które mogłyby doprowadzić do mechanicznego uszkodzenia wentylatorów, zablokowania kanalików wymiennika ciepła czy drastycznego spadku wydajności chłodnic i nagrzewnic.

Jakie zanieczyszczenia i frakcje cząstek zatrzymuje filtr klasy G4?

Spektrum działania wkładów klasy G4 obejmuje przede wszystkim cząstki o średnicy aerodynamicznej powyżej 10 mikrometrów (µm). Choć dla ludzkiego oka pojedyncze drobiny o tej wielkości bywają na granicy widzialności, w masie tworzą one uciążliwy osad, który z łatwością pokrywa powierzchnie kanałów nawiewnych i urządzeń mechanicznych.

Filtry klasy G4 radzą sobie ze spektrum zanieczyszczeń takich jak:

• Pył gruby, ziarna piasku oraz drobiny gleby unoszone przez wiatr z otoczenia budynku,
• Włókna tekstylne, kurz domowy oraz kłaczki, które krążą w powietrzu wywiewanym z pomieszczeń mieszkalnych i biurowych,
• Sierść i naskórek zwierząt domowych, stanowiące powszechne źródło zanieczyszczeń biologicznych,
• Pyłki roślinne o większych rozmiarach (np. pyłki traw i drzew w okresie pylenia),
• Zarodniki pleśni i grzybów występujące w skupiskach,
• Owady, pajęczyny, nasiona i puch roślinny, które mogłyby przedostać się przez czerpnię zewnętrzną,
• Agregaty sadzy i większe cząstki spalin, powstające w wyniku lokalnej emisji z kotłów grzewczych.

Zatrzymanie tych zanieczyszczeń na wczesnym etapie zapobiega ich osiadaniu w kanałach wentylacyjnych, co ogranicza rozwój kolonii bakteryjnych oraz grzybów wewnątrz instalacji, eliminując nieprzyjemne zapachy i ryzyko tzw. syndromu chorego budynku (Sick Building Syndrome).

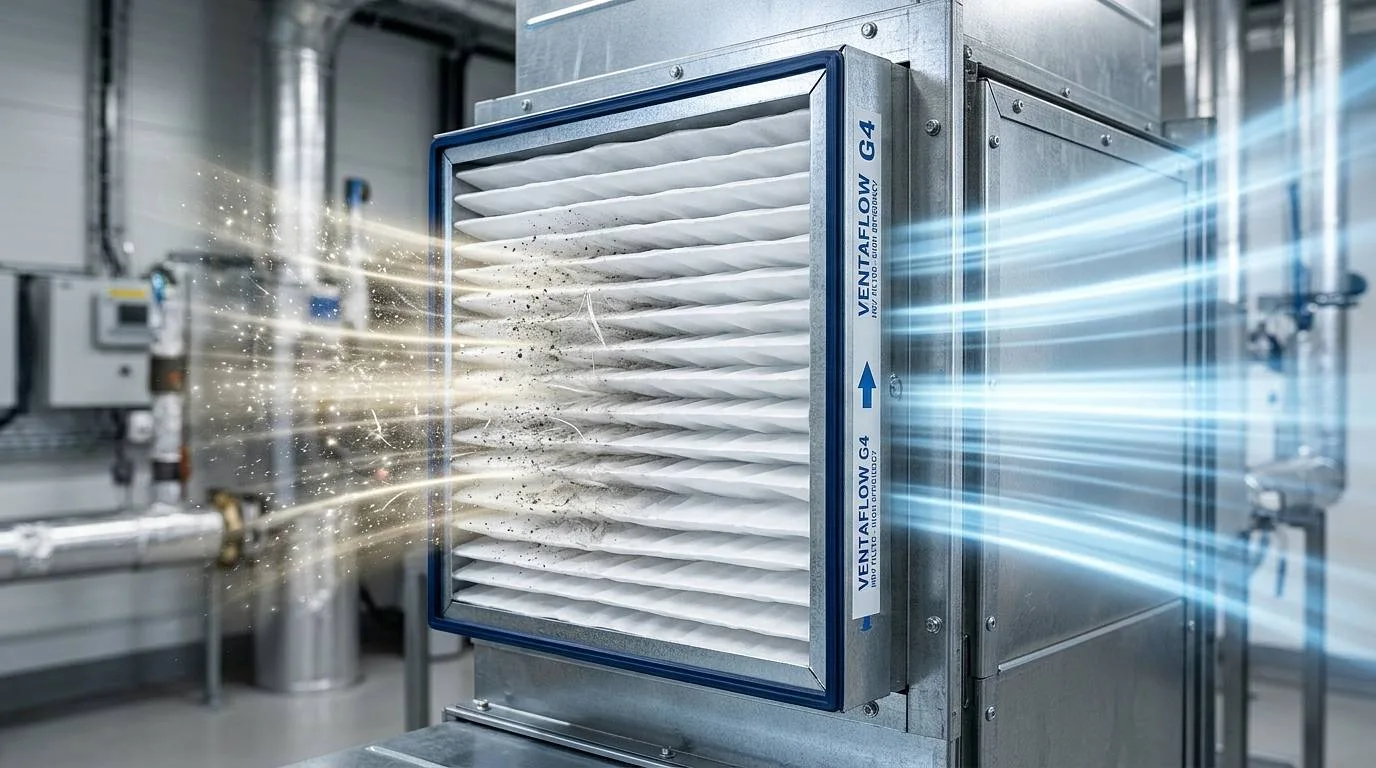

Jak skonstruowane są filtry G4 i z jakich materiałów powstają?

Efektywność i trwałość wkładu filtracyjnego zależą od jakości zastosowanego medium oraz solidności konstrukcji nośnej. W filtrach klasy G4 wykorzystuje się najczęściej włókniny syntetyczne, wykonane z termicznie wiązanych włókien poliestrowych (PES) lub polipropylenowych (PP). Materiały te charakteryzują się progresywną strukturą, w której gęstość splotu włókien rośnie wraz z głębokością wkładu w kierunku przepływu strugi powietrza.

Taka budowa sprawia, że większe drobiny zatrzymywane są na powierzchni zewnętrznej, natomiast mniejsze wnikają głębiej. Zapobiega to powstawaniu zjawiska natychmiastowego zatykania warstwy wierzchniej (tzw. blinding effect) i pozwala na równomierne zapełnienie całej objętości materiału, gwarantując wysoką chłonność pyłową oraz stabilny spadek ciśnienia przez cały okres użytkowania.

Na rynku spotyka się kilka podstawowych wariantów konstrukcyjnych filtrów G4:

• Filtry kasetowe plisowane (panelowe) – włóknina ułożona jest w równomierne fałdy (plisy), często podparte zgrzewaną siatką metalową lub syntetyczną. Pozwala to uzyskać wielokrotnie większą powierzchnię czynną w porównaniu z filtrem płaskim o tych samych wymiarach zewnętrznych.
• Filtry kieszeniowe (workowe) – składają się z szeregu aerodynamicznie ukształtowanych kieszeni zszytych lub zgrzanych ze sobą, osadzonych w sztywnej ramie. Stosowane przeważnie w średnich i dużych centralach nawiewnych, oferując ogromną pojemność pyłową.
• Płaskie formatki i maty filtracyjne – cięte na wymiar arkusze włókniny, rozpinane na ramkach drucianych lub kasetach wielokrotnego użytku, popularne w mniejszych rekuperatorach podwieszanych.

Ramki filtrów wykonywane są z tworzyw sztucznych (polistyren, ABS), blachy ocynkowanej lub specjalnego, grubego kartonu barierowego o podwyższonej odporności na wilgoć. Warto zaznaczyć, że ramy kartonowe są w pełni ekologiczne i podlegają łatwej utylizacji, a nowoczesne impregnaty chronią je przed deformacją w środowisku o wilgotności względnej sięgającej nawet 90%.

Gdzie w praktyce najczęściej stosuje się filtry klasy G4?

Wszechstronność wkładów G4 sprawia, że są one obecne niemal w każdym sektorze związanym z obróbką i transportem powietrza. Ich rola różni się w zależności od specyfiki i przeznaczenia obiektu.

Wentylacja mechaniczna z odzyskiem ciepła (rekuperacja)

W domach jednorodzinnych i mieszkaniach z rekuperacją filtr G4 montowany jest standardowo w dwóch punktach:

• Na czerpni (nawiew) – jako podstawowa bariera zapobiegająca przedostawaniu się liści, owadów i pyłów atmosferycznych do kanałów i pomieszczeń.
• Na wywiewie z pomieszczeń – chroni wymiennik ciepła (krzyżowy, przeciwprądowy lub obrotowy) przed zanieczyszczeniami pochodzącymi z wnętrza domu (włókna ubrań, kurz, sierść). Zabrudzenie wymiennika powoduje drastyczny spadek sprawności odzysku ciepła i może prowadzić do rozwoju drobnoustrojów na lamelach.

Centrale wentylacyjno-klimatyzacyjne (HVAC) w obiektach komercyjnych

W biurowcach, centrach handlowych, hotelach oraz obiektach użyteczności publicznej filtry G4 stanowią filtrację wstępną (I stopień oczyszczania). Umieszcza się je przed filtrami dokładniejszymi (np. F7 czy F9). W ten sposób tanie w wymianie filtry G4 przejmują na siebie główny ciężar zatrzymywania grubego brudu, wielokrotnie wydłużając żywotność drogich wkładów wysokiej czystości.

Kabiny lakiernicze i zakłady produkcyjne

W lakiernictwie samochodowym i przemysłowym jakość powłoki zależy od sterylności powietrza nawiewanego do strefy roboczej. Maty i filtry kasetowe G4 pełnią funkcję filtrów wstępnych w sufitach i ścianach czerpnych, wychwytując pyły mogące stworzyć skazy na świeżo nałożonym lakierze.

Serwerownie, szafy sterownicze i agregaty chłodnicze

Układy elektroniczne generują duże ilości ciepła i wymagają intensywnego chłodzenia wymuszonym obiegiem powietrza. Filtry G4 zapobiegają odkładaniu się elektrostatycznego kurzu na radiatorach, płytach głównych i stykach elektrycznych, minimalizując ryzyko przegrzania oraz zwarcia.

„Ignorowanie regularnej kontroli filtrów zgrubnych w obiektach komercyjnych to jeden z najczęstszych powodów awarii podzespołów central wentylacyjnych. Zablokowany filtr generuje opory, które zmuszają silniki do pracy na granicy wydajności, drastycznie windując rachunki za prąd.”

Czy warto wybrać wysokiej jakości filtry analogowe zamiast oryginałów?

Wśród właścicieli domów z rekuperacją oraz zarządców nieruchomości często pojawia się dylemat: czy bezwzględnie należy kupować drogie wkłady sygnowane logo producenta centrali, czy też można sięgnąć po zamienniki? Doświadczenie inżynierów i audytorów czystości powietrza wskazuje jednoznacznie: jeśli filtry odznaczają się wysoką jakością wykonania, można bez żadnych obaw wybrać filtry analogowe, a nie wyłącznie kosztowne oryginały.

Producenci central wentylacyjnych i rekuperatorów z reguły nie produkują samodzielnie włóknin filtracyjnych. Zamawiają gotowe wkłady u wyspecjalizowanych producentów materiałów filtracyjnych, nakładając na nie znaczną marżę handlową. Wybierając certyfikowane filtry analogowe, płacimy za rzeczywiste właściwości fizyczne produktu, a nie za branding.

Wysokiej klasy filtr analogowy musi jednak spełniać określone kryteria techniczne:

• Precyzja wymiarowa – odchyłki wymiarów nie mogą przekraczać 1–2 mm. Zbyt mały wkład powoduje powstawanie przedmuchów bocznych (tzw. bypass), przez które nieoczyszczone powietrze omija filtr i trafia wprost do instalacji.
• Jakość uszczelnienia – solidne połączenie włókniny z ramką za pomocą spoiny klejowej na gorąco (hot-melt) gwarantuje całkowitą szczelność na krawędziach.
• Atestowane medium filtracyjne – gramatura, przepuszczalność i odporność ogniowa (zgodność z normą DIN 53438 klasa F1) muszą odpowiadać parametrom fabrycznym.
• Stabilność konstrukcyjna – sztywna ramka nie ulega zapadaniu ani zasysaniu pod wpływem podciśnienia wytwarzanego przez pracujący wentylator.

Wybór sprawdzonych zamienników pozwala obniżyć roczny koszt eksploatacji systemu filtracji nawet o 40–60%, co przy konieczności regularnych wymian generuje wymierne oszczędności finansowe bez uszczerbku dla czystości powietrza.

Dokładniejsze porównania parametrów, szczegółowe analizy norm oraz praktyczne wskazówki dotyczące doboru właściwych wkładów opisano w materiale dostępnym pod adresem:
https://cleanfilter.pl/blog/post/klasa-filtrow-g4-charakterystyka-i-kiedy-wybrac

Jakie są optymalne interwały wymiany i jak dbać o filtry G4?

Jednym z najpoważniejszych błędów użytkowników jest próba regeneracji filtrów klasy G4 poprzez ich odkurzanie, przedmuchiwanie sprężonym powietrzem lub pranie. Działania te bezpowrotnie niszczą mikroskopijną strukturę włókien poliestrowych – powstają mikropęknięcia i rozwarstwienia, przez które pył przenika bez żadnego oporu. Filtry klasy G4 są produktami jednorazowymi.

Częstotliwość wymiany wkładów zależy od lokalizacji budynku, natężenia ruchu drogowego w okolicy oraz pory roku:

• Wiosna i lato – wysokie stężenie pyłków roślinnych oraz pyłu unoszonego z wyschniętej ziemi sprawia, że filtr zewnętrzny ulega szybkiemu zabrudzeniu organicznemu.
• Jesień i zima – w sezonie grzewczym filtr narażony jest na obecność sadzy i lepkich zanieczyszczeń węglowych, co przyspiesza wzrost oporów przepływu.

Optymalny harmonogram zakłada kontrolę wzrokową stanu filtrów co 4–6 tygodni oraz bezwzględną wymianę wkładów co 3 do 6 miesięcy. W strefach zurbanizowanych lub przemysłowych wymiana może być konieczna nawet co 60–90 dni.

„Zastosowanie manometru różnicowego lub presostatu pozwala precyzyjnie określić moment, w którym filtr G4 osiąga krytyczny spadek ciśnienia. Wymiana bazująca na rzeczywistym oporze aerodynamicznym jest znacznie bardziej ekonomiczna niż działanie oparte wyłącznie na sztywnym kalendarzu.”

Podsumowanie

Filtry klasy G4 stanowią niezastąpiony element każdego nowoczesnego układu wentylacji mechanicznej i klimatyzacji. Ich podstawową funkcją jest efektywne wychwytywanie zanieczyszczeń zgrubnych, co zabezpiecza wymienniki ciepła, silniki wentylatorów oraz kanały dystrybucji powietrza przed przedwczesnym zużyciem i zanieczyszczeniem. Dzięki niskiemu oporowi przepływu gwarantują one cichą i energooszczędną pracę instalacji. W codziennej eksploatacji nie ma konieczności ograniczania się do drogich produktów dostarczanych przez producentów central – certyfikowane, starannie wykonane filtry analogowe oferują identyczną skuteczność odpylania i pełne bezpieczeństwo urządzeń przy znacznie niższych kosztach zakupu. Dbałość o regularną wymianę wkładów to najprostszy sposób na utrzymanie świeżego, zdrowego mikroklimatu w każdym budynku.
