Pięć centymetrów styropianu o współczynniku przewodzenia ciepła λ=0,040 W/(m·K) zapewnia opór cieplny na poziomie R=1,25 m²K/W. Taka warstwa izolacji pod względem termicznym odpowiada murowi z cegły pełnej o grubości około 60-70 centymetrów. Jest to rozwiązanie stosowane najczęściej do ocieplania ościeży okiennych, wieńców oraz fundamentów, gdzie przestrzeń montażowa jest mocno ograniczona. Jeśli planujesz szerszy zakres prac, sprawdź nasz artykuł: styropian – co warto wiedzieć? kompleksowy przewodnik po izolacji termicznej.
Definicje i parametry techniczne (Factoids):
- Współczynnik lambda (λ): Parametr określający zdolność materiału do przewodzenia ciepła, wyrażany w W/(m·K). Dla styropianu 5 cm najniższe wartości osiąga odmiana grafitowa (λ=0,031), a najwyższe biała (λ=0,045). Im mniejsza lambda, tym lepsza izolacja przy tej samej grubości.
- Opór cieplny (R): Zdolność warstwy materiału do hamowania strat ciepła, obliczana jako grubość (w metrach) dzielona przez lambdę (R = d / λ). Dla 5 cm styropianu grafitowego R wynosi 1,61 m²K/W, co stanowi wzrost efektywności o 28% względem wersji białej.
- Współczynnik przenikania ciepła (U): Określa ile energii ucieka przez 1 m² przegrody w ciągu sekundy przy różnicy temperatur 1 K. Warunki Techniczne WT 2021 wymagają, aby dla ścian zewnętrznych współczynnik U nie przekraczał 0,20 W/(m²K).
- EPS (Polistyren Ekspandowany): Materiał izolacyjny o strukturze porowatej, produkowany w różnych klasach wytrzymałości (np. EPS 70, EPS 100). Klasa EPS 100 wytrzymuje nacisk do 3000 kg/m² przy 10% odkształceniu, co jest istotne przy izolacji podłóg. Z tego materiału można wykonać też ozdoby – zobacz, jak zrobić zajączka wielkanocnego ze styropianu.
- Mostek termiczny: Miejsce w przegrodzie o obniżonej izolacyjności, przez które następuje intensywna ucieczka ciepła. Zastosowanie 5 cm styropianu w glifach okiennych redukuje straty energii w tych punktach o około 45-55%.

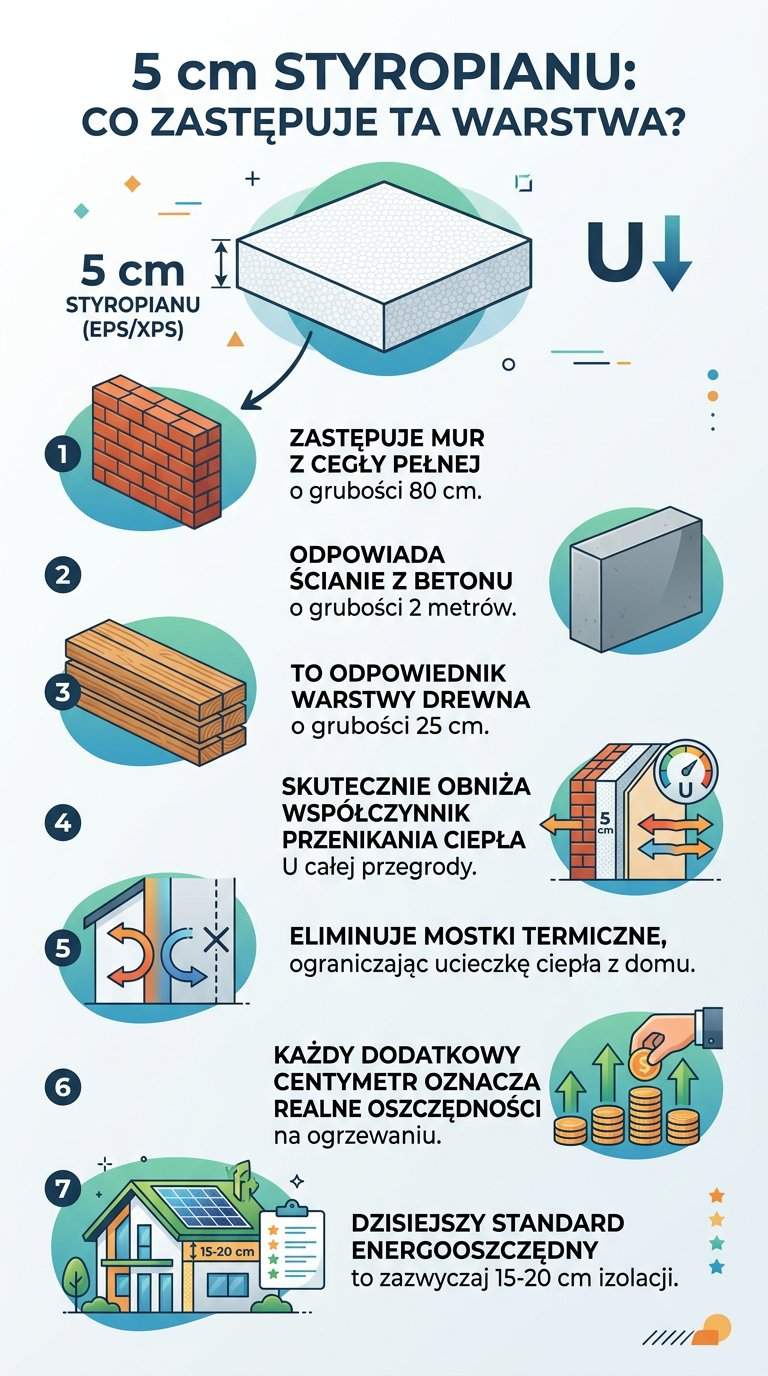

Ile daje 5 cm styropianu w przeliczeniu na mur?
Pięć centymetrów styropianu grafitowego o lambdzie 0,031 zastępuje mur z betonu komórkowego o grubości blisko 25 centymetrów. W przypadku tradycyjnej cegły pełnej, ta sama cienka warstwa izolacji wykazuje skuteczność porównywalną do ściany o grubości 80 centymetrów. Takie zestawienie obrazuje, jak istotna jest niska przewodność cieplna polistyrenu w porównaniu do ciężkich materiałów konstrukcyjnych. Podczas projektowania warto rozważyć, jaki mur 40 cm jaki styropian będzie wymagał, by osiągnąć najlepsze rezultaty.
Poniższa tabela przedstawia szczegółowe porównanie efektywności 5 cm styropianu z innymi popularnymi materiałami budowlanymi. Dane opierają się na standardowych współczynnikach przewodzenia ciepła dla materiałów w stanie suchym.
| Materiał izolacyjny / budowlany | Grubość odpowiadająca 5 cm styropianu (λ=0,040) | Średni współczynnik λ [W/(m·K)] |
|---|---|---|
| Styropian grafitowy | 3,8 cm | 0,031 |
| Wełna mineralna | 4,5 – 5,2 cm | 0,035 – 0,042 |
| Beton komórkowy (odmiana 400) | 14 cm | 0,110 |
| Cegła dziurawka | 55 cm | 0,440 |
| Cegła pełna ceramiczna | 96 cm | 0,770 |
| Beton zwykły | 210 cm | 1,700 |
Zastosowanie 5 cm styropianu na nieocieplonej ścianie z cegły redukuje współczynnik przenikania ciepła przegrody o ponad 60%. Jest to skokowa zmiana komfortu cieplnego, mimo że całkowita grubość ściany powiększa się jedynie nieznacznie. Warto pamiętać, że każdy centymetr izolacji ma największy wpływ na oszczędność energii w początkowej fazie docieplania obiektu. Przy mniejszych projektach dekoracyjnych możesz też sprawdzić, jak zrobić donicę ze styropianu.
Jak obliczyć opór cieplny R dla 5 cm styropianu?
Obliczenie oporu cieplnego R dla warstwy 5 cm wymaga podstawienia grubości wyrażonej w metrach do wzoru R = d / λ. Dla standardowej płyty EPS 040 działanie wygląda następująco: 0,05 m / 0,040 W/(m·K) = 1,25 m²K/W. Wynik ten informuje nas o tym, jak skutecznie dana warstwa blokuje ucieczkę energii cieplnej przez przegrodę.
Wyższa wartość oporu cieplnego bezpośrednio przekłada się na mniejsze zapotrzebowanie budynku na moc grzewczą. Jeśli wybierzemy styropian grafitowy o parametrze λ=0,031, opór wzrośnie do poziomu 1,61 m²K/W bez zwiększania grubości płyty. Jest to niezwykle ważne w miejscach, gdzie montaż grubszej warstwy uniemożliwiłby np. pełne otwarcie skrzydła okiennego.
"Współczesne standardy projektowe nakazują patrzeć na opór cieplny jako na barierę dla fotonów energii podczerwonej. Nawet 5 cm wysokiej klasy styropianu grafitowego potrafi drastycznie zmienić rozkład izoterm wewnątrz ościeża, eliminując ryzyko kondensacji pary wodnej i rozwoju pleśni." – inż. budownictwa, audytor energetyczny.
Opór cieplny całej ściany jest sumą oporów wszystkich jej warstw, w tym tynku i oporów przejmowania ciepła na powierzchniach. Dodanie 5 cm izolacji do starego muru o oporze R=0,50 m²K/W zwiększa jego izolacyjność ponad trzykrotnie. Taka zmiana jest odczuwalna jako podniesienie temperatury powierzchni wewnętrznej ściany o kilka stopni Celsjusza przy mrozach sięgających -15°C.
Czy 5 cm styropianu grafitowego jest lepsze od białego?
Pięć centymetrów styropianu grafitowego oferuje o około 25-30% lepszą izolacyjność niż tej samej grubości styropian biały. Wynika to z dodatku grafitu, który odbija promieniowanie cieplne, zamiast pozwalać mu swobodnie przenikać przez strukturę polistyrenu. W praktyce 5 cm grafitu izoluje tak dobrze, jak 6,5-7 cm tradycyjnego, białego materiału EPS.
Styropian grafitowy jest droższy w zakupie, jednak jego efektywność w wąskich przestrzeniach uzasadnia ten wydatek. Wybór ciemnych płyt wymaga większej uwagi podczas montażu, gdyż szybko nagrzewają się one na słońcu, co może prowadzić do odkształceń. Zaleca się stosowanie siatek osłonowych na rusztowaniach oraz klejów o zwiększonej elastyczności dedykowanych do grafitu.
Różnica w przewodności cieplnej λ=0,031 (grafit) vs λ=0,044 (tani styropian biały) jest fundamentalna dla końcowego bilansu energetycznego. Przy 5 cm grubości, styropian biały o słabych parametrach daje R=1,13 m²K/W, podczas gdy wysokiej jakości grafit zapewnia R=1,61 m²K/W. Wybierając produkt o lepszej lambdzie, zyskujemy dodatkową barierę cieplną bez pogrubiania detali architektonicznych budynku.
W jakich miejscach 5 cm styropianu jest wyborem optymalnym?
Pięć centymetrów styropianu to idealna grubość do izolacji ościeży okiennych i drzwiowych (tzw. glifów). Zastosowanie grubszej warstwy w tych miejscach często zasłania ramę okna lub uniemożliwia prawidłowy montaż zawiasów. Dzięki 5 cm izolacji w glifach skutecznie redukujemy liniowe mostki termiczne, które są odpowiedzialne za znaczne straty energii w rejonie stolarki.
Innym zastosowaniem jest ocieplenie sufitu w nieogrzewanej piwnicy lub garażu, gdzie wysokość pomieszczenia jest ograniczona. Warstwa 5 cm EPS 100 zamontowana na stropie pozwala utrzymać cieplejszą podłogę w pomieszczeniach mieszkalnych powyżej. Choć nie spełnia to rygorystycznych norm dla ścian zewnętrznych, stanowi potężną barierę dla zimna przenikającego z dołu.
- Ocieplenie wieńca: Zapobiega przemarzaniu betonowej belki konstrukcyjnej na styku ze ścianą.
- Izolacja podłogi na gruncie: Często stosowana jako warstwa uzupełniająca pod ogrzewanie podłogowe w remontowanych obiektach.
- Ocieplenie garaży wolnostojących: Pozwala utrzymać dodatnią temperaturę wewnątrz przy minimalnych nakładach finansowych.
- Fundamenty (opaska): Redukuje ucieczkę ciepła przez strefę cokołową w starszych budynkach. Warto przy tym wiedzieć, jaki styropian na fundamenty wybrać, aby zapewnić trwałość konstrukcji.
W budownictwie pasywnym 5 cm styropianu służy wyłącznie jako materiał pomocniczy do niwelowania detali konstrukcyjnych. Główna izolacja elewacji musi być znacznie grubsza, aby sprostać aktualnym wymaganiom prawnym. Niemniej jednak, w renowacji zabytków, gdzie liczy się każdy centymetr elewacji, 5 cm wysokowydajnego styropianu grafitowego jest często jedynym dopuszczalnym kompromisem.
Jak grubość 5 cm wpływa na likwidację mostków termicznych?
Zastosowanie 5 cm styropianu in strategicznych punktach konstrukcyjnych redukuje straty ciepła przez mostki termiczne o ponad połowę. Mostki te występują najczęściej na połączeniach płyt balkonowych z wieńcem, przy nadprożach oraz w narożnikach budynków. Cienka warstwa izolacji „odcina” zimny beton od reszty struktury, co zapobiega wychłodzeniu przegrody w głąb jej grubości.
Bez ocieplenia ościeży, temperatura na wewnętrznej powierzchni tynku przy oknie może spaść poniżej 12°C przy mrozach sięgającej pogodzie. Powoduje to przekroczenie tzw. punktu rosy, co skutkuje wilgotnymi plamami i rozwojem grzybów pleśniowych. Dodanie zaledwie 5 cm EPS podnosi temperaturę powierzchni do bezpiecznych 16-17°C, eliminując problem kondensacji.
"Mostki termiczne to cichy zabójca efektywności energetycznej. Nawet jeśli ściana ma 20 cm izolacji, to nieocieplony wieniec czy ościeże o szerokości 5 cm potrafi zniweczyć cały efekt termomodernizacji, generując straty rzędu 20% całkowitej energii grzewczej." – raport techniczny Instytutu Techniki Budowlanej.
Warto zauważyć, że 5 cm styropianu o gęstości EPS 100 jest również stosowane jako izolacja obwodowa płyt fundamentowych. Pomaga to w stworzeniu ciągłości izolacji termicznej między ścianą a gruntem. Brak tej warstwy tworzy potężny mostek termiczny na styku fundamentu z elewacją, przez który ciepło „ucieka do ziemi”.
Czym różni się 5 cm styroduru XPS od zwykłego EPS?
Styrodur XPS o grubości 5 cm cechuje się znacznie wyższą odpornością na ściskanie oraz znikomą nasiąkliwością wodą w porównaniu do EPS. Podczas gdy standardowy styropian EPS 70 wytrzymuje nacisk około 2 ton na m², XPS o tej samej grubości zniesie obciążenie rzędu 30 ton. Czyni to styrodur niezastąpionym materiałem do izolacji miejsc narażonych na kontakt z wilgocią i duże siły mechaniczne.
Pod względem termicznym 5 cm XPS ma lambdę zbliżoną do styropianu grafitowego (ok. 0,032 – 0,035 W/(m·K)). Zapewnia to doskonałą ochronę przed zimnem przy zachowaniu ekstremalnej trwałości strukturalnej materiału. XPS jest barwiony na różne kolory (niebieski, zielony, różowy), co ułatwia jego identyfikację na placu budowy.
- Chłonność wody: XPS posiada strukturę zamkniętokomórkową, co sprawia, że nasiąkliwość przy długotrwałym zanurzeniu wynosi poniżej 0,7%.
- Wytrzymałość: 5 cm XPS jest standardem pod wylewki w garażach, gdzie parkują ciężkie pojazdy.
- Odporność na mróz: Dzięki braku nasiąkania, XPS nie ulega kruszeniu podczas cykli zamrażania i rozmrażania w gruncie.
- Ekologia: Nowoczesne płyty XPS mają redukcję emisji CO2 o 40% w procesie produkcji dzięki technologii recyklingu.
Cena 5 cm XPS jest zazwyczaj o 100-150% wyższa niż zwykłego styropianu fasadowego. Jest to jednak inwestycja konieczna w strefach przyziemia, cokołów oraz dachów odwróconych. Stosowanie zwykłego EPS 5 cm w gruncie jest błędem, gdyż materiał ten po kilku latach nasiąknie wodą i straci większość swoich właściwości izolacyjnych.
Jakie są wymogi WT 2021 a izolacja 5 cm?
Zgodnie z aktualnymi Warunkami Technicznymi (WT 2021), 5 cm styropianu na ścianie zewnętrznej to zdecydowanie za mało, by spełnić wymóg U ≤ 0,20 W/(m²K). Aby osiągnąć taki parametr na ścianie z pustaka ceramicznego 25 cm, potrzeba zazwyczaj od 15 do 20 cm styropianu grafitowego. Pięć centymetrów izolacji pozostawia współczynnik U na poziomie okoł 0,50-0,60 W/(m²K), co jest niezgodne z prawem dla nowych budynków mieszkalnych.
Należy jednak rozróżnić izolację głównej powierzchni ściany od izolacji detali konstrukcyjnych i termomodernizacji budynków istniejących. Prawo dopuszcza stosowanie cieńszych warstw w miejscach, gdzie montaż grubego materiału jest technicznie niemożliwy lub grozi zniszczeniem elementów zabytkowych. W takich przypadkach 5 cm styropianu o najlepszej lambdzie (λ=0,031) jest stosowane jako „zło konieczne”, które i tak znacząco poprawia bilans cieplny.
| Rok wprowadzenia norm | Wymagany U dla ścian [W/(m²K)] | Szacowana grubość styropianu (λ=0,040) |
|---|---|---|
| Przed 2014 | 0,30 | 10 – 12 cm |
| WT 2014 | 0,25 | 14 – 15 cm |
| WT 2017 | 0,23 | 16 – 18 cm |
| WT 2021 | 0,20 | 20 – 22 cm |
Mimo rygorystycznych norm, 5 cm styropianu wciąż znajduje zastosowanie w budynkach nieogrzewanych lub halach przemysłowych, gdzie wymogi są łagodniejsze. Jest to również minimalna grubość stosowana przy ocieplaniu od wewnątrz (choć tu zaleca się systemy paroprzepuszczalne). W każdym przypadku należy skonsultować się z projektantem, aby uniknąć problemów z odbiorem budynku lub nadmiernymi kosztami eksploatacji.
Ile można zaoszczędzić dzięki 5 cm izolacji?
Dodanie 5 cm styropianu do nieocieplonego sufitu nad piwnicą redukuje straty ciepła przez tę przegrodę o około 65%. W typowym domu jednorodzinnym o powierzchni 100 m² przekłada się to na oszczędność rzędu 150-300 litrów oleju opałowego lub około 400-600 kWh energii elektrycznej rocznie. Inwestycja w taką warstwę izolacji zazwyczaj zwraca się po 3-4 sezonach grzewczych.
Koszty zakupu 5 cm styropianu są stosunkowo niskie, co czyni go atrakcyjnym materiałem do szybkich poprawek termicznych. Paczka styropianu o grubości 5 cm zawiera zazwyczaj 6 m² materiału (12 płyt). Aby dokładnie zaplanować zakupy, warto sprawdzić szczegółowe wyliczenia: styropian 5 cm ile m2 w paczce. Przy obecnych cenach energii, każda płyta zamontowana w miejscu mostka termicznego generuje realne zyski już od pierwszego dnia po montażu.
Case Study: Termomodernizacja stropu nad piwnicą
Lokalizacja: Dom kostka, lata 70., woj. mazowieckie.
Problem: Zimna podłoga w salonie, temperatura powierzchni 14°C przy temp. powietrza 21°C.
Zastosowane rozwiązanie: Montaż 5 cm styropianu EPS 100 (λ=0,036) na suficie piwnicy o powierzchni 45 m².
Dane liczbowe:
- Koszt materiałów (styropian, klej, kołki): 1 450 PLN (stan na 2024 r.).
- Czas realizacji: 2 dni (system gospodarczy).
- Efekt termiczny: Wzrost temperatury podłogi do 18,5°C.
- Oszczędność finansowa: Zmniejszenie zużycia gazu o ok. 180 m³ rocznie (oszczędność ok. 540 PLN/rok).
Wnioski: Inwestycja zwróciła się po niespełna 3 latach. Komfort bytowy mieszkańców wzrósł natychmiastowo, eliminując konieczność stosowania dodatkowych dywanów i ogrzewania elektrycznego podłogi.
