W wielu domach i małych firmach instalacja elektryczna działa pozornie bezproblemowo. Światło się świeci, urządzenia się uruchamiają, bezpieczniki nie wybijają. Dopiero po awarii lodówki, kotła, klimatyzatora, komputera albo pompy okazuje się, że zasilanie wcale nie było tak stabilne, jak się wydawało. Jednego dnia napięcie jest prawidłowe, innego pojawiają się spadki, krótkie wzrosty, zaniki lub wahania, których użytkownik nie widzi gołym okiem.
Jednofazowy przekaźnik napięciowy jest właśnie po to, aby takie sytuacje kontrolować. To urządzenie do instalacji 230 V, które monitoruje napięcie i odłącza odbiornik, gdy parametry wychodzą poza bezpieczny zakres. Po ustabilizowaniu zasilania może ponownie załączyć urządzenie, zwykle z ustawionym opóźnieniem. W praktyce oznacza to prostą, ale bardzo przydatną ochronę sprzętu przed skutkami problemów w sieci.
Przykłady takich urządzeń można znaleźć tutaj: https://novatek-electro.com/pl/single-phase/
Kiedy jedno fazowe zabezpieczenie ma największy sens
Jednofazowe przekaźniki napięciowe najczęściej stosuje się tam, gdzie pracują urządzenia wrażliwe na jakość zasilania. W domu będą to między innymi lodówka, pralka, zmywarka, kocioł, pompa, klimatyzator, komputer, sprzęt RTV, system alarmowy, sterownik bramy lub elektronika domowa. W małej firmie dochodzą kasy fiskalne, terminale płatnicze, sprzęt biurowy, urządzenia chłodnicze, wentylacja, oświetlenie techniczne i prosta automatyka.
Najbardziej narażone są obiekty, w których wcześniej zdarzały się problemy z napięciem. Może to być dom na końcu linii zasilającej, lokal w starszym budynku, mały warsztat z dużymi odbiornikami, domek letniskowy, gospodarstwo albo punkt usługowy, w którym zasilanie bywa niestabilne w godzinach większego obciążenia sieci.
Warto pamiętać, że przekaźnik napięciowy nie jest urządzeniem tylko “na wieś” albo do miejsc z bardzo słabą instalacją. Równie dobrze sprawdza się w nowoczesnym mieszkaniu, jeśli chcemy chronić konkretny, drogi sprzęt. Awaria płyty indukcyjnej, kotła lub klimatyzatora może kosztować znacznie więcej niż montaż zabezpieczenia.
Co dokładnie robi przekaźnik napięciowy
Zasada działania jest prosta. Użytkownik lub elektryk ustawia dolny i górny próg napięcia. Jeśli napięcie mieści się w tym zakresie, odbiornik działa normalnie. Jeśli napięcie spadnie za nisko albo wzrośnie za wysoko, przekaźnik odłącza zasilanie. Po powrocie napięcia do bezpiecznego poziomu urządzenie czeka przez określony czas i dopiero wtedy ponownie załącza obciążenie.
To opóźnienie jest bardzo ważne. Po awarii sieci napięcie potrafi wrócić na chwilę, znowu zaniknąć albo przez kilka sekund zachowywać się niestabilnie. Dla wielu urządzeń, zwłaszcza lodówek, sprężarek, pomp i klimatyzatorów, natychmiastowe ponowne uruchomienie nie jest korzystne. Krótka zwłoka pozwala uniknąć pracy w niepewnych warunkach.

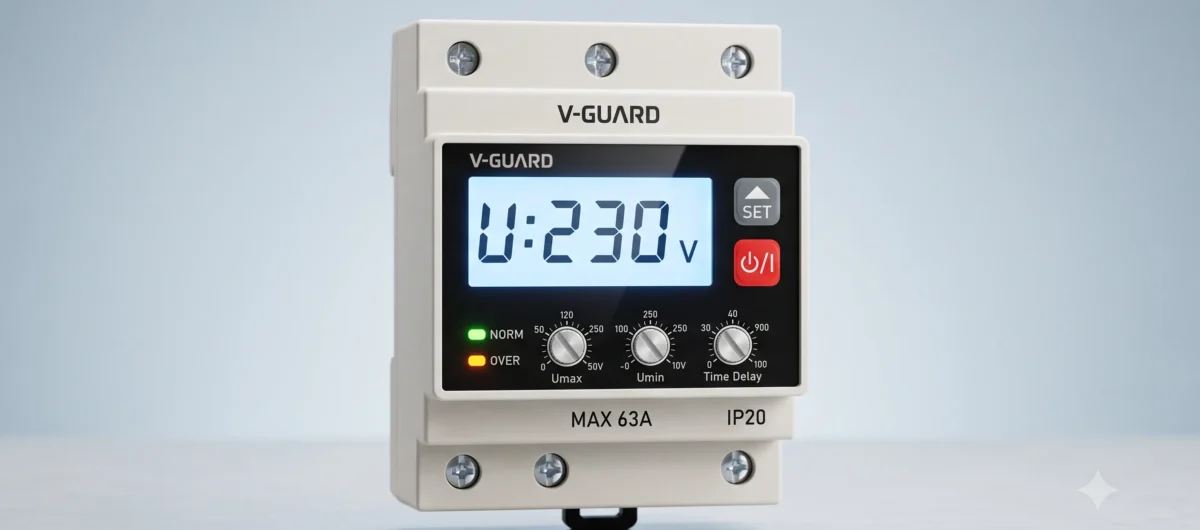

W zależności od modelu przekaźnik może mieć pokrętła, przyciski, wyświetlacz, wskaźniki LED, pamięć awarii, kontrolę prądu, kontrolę mocy, licznik energii albo możliwość współpracy ze stycznikiem. Nie zawsze trzeba wybierać najbardziej rozbudowaną wersję. Ważniejsze jest, aby urządzenie odpowiadało realnemu problemowi.
Do rozdzielnicy czy do gniazdka
Jedno z praktycznych pytań brzmi: wybrać model do rozdzielnicy czy urządzenie podłączane do gniazdka? Oba rozwiązania mają sens, ale służą trochę innym sytuacjom.
Wersja do gniazdka jest prosta i szybka w użyciu. Można podłączyć do niej konkretne urządzenie, na przykład lodówkę, kocioł, komputer albo sprzęt elektroniczny. To dobre rozwiązanie, gdy chcemy chronić jeden odbiornik i nie planujemy zmian w rozdzielnicy. Sprawdza się też w wynajmowanym lokalu, domku sezonowym albo tam, gdzie potrzebne jest szybkie zabezpieczenie bez większej ingerencji w instalację.
Model na szynę DIN montuje się w rozdzielnicy. To bardziej uporządkowane i profesjonalne rozwiązanie. Może chronić wybrany obwód, grupę urządzeń albo większą część instalacji, zależnie od projektu. Wymaga montażu przez elektryka, ale daje większe możliwości i lepiej pasuje do stałej ochrony domu, firmy lub obiektu technicznego.
Jeśli chodzi tylko o jedną lodówkę lub kocioł, model gniazdkowy może wystarczyć. Jeśli chcemy zabezpieczyć kilka obwodów albo zbudować sensowną ochronę całej instalacji, lepiej myśleć o urządzeniu w rozdzielnicy.
Jak dobrać prąd i moc obciążenia
Bardzo częsty błąd polega na wyborze przekaźnika wyłącznie według ceny. Tymczasem trzeba sprawdzić, jakie obciążenie będzie przez niego zasilane. Każde urządzenie ma maksymalny prąd i moc, których nie należy przekraczać. Jeśli przekaźnik ma pracować bezpośrednio z odbiornikiem, musi być do tego dobrany.
Dla jednego urządzenia zwykle wystarczy sprawdzić tabliczkę znamionową lub dokumentację. Przy kilku odbiornikach trzeba policzyć łączne obciążenie i uwzględnić charakter pracy. Niektóre urządzenia podczas startu pobierają większy prąd niż w czasie normalnej pracy. Dotyczy to między innymi silników, sprężarek i pomp.
Jeśli obciążenie jest większe, rozsądnym rozwiązaniem jest praca przekaźnika ze stycznikiem. Wtedy przekaźnik pełni funkcję kontrolną, a stycznik przełącza większy prąd. To ważne w instalacjach, gdzie chcemy zabezpieczyć nie tylko pojedynczy sprzęt, ale cały obwód lub kilka odbiorników.
Czy przekaźnik napięciowy zastępuje inne zabezpieczenia
Nie. I to trzeba powiedzieć wprost. Przekaźnik napięciowy nie zastępuje bezpieczników, wyłączników nadprądowych, różnicówki ani ochrony przeciwprzepięciowej. Każde z tych urządzeń odpowiada za inny rodzaj zagrożenia.
Wyłącznik nadprądowy chroni instalację przed przeciążeniem i zwarciem. Wyłącznik różnicowoprądowy zwiększa ochronę przed porażeniem. Ogranicznik przepięć pomaga przy krótkich impulsach wysokiego napięcia, na przykład pochodzących z wyładowań atmosferycznych lub przełączeń w sieci. Przekaźnik napięciowy kontroluje natomiast, czy napięcie zasilania nie jest zbyt niskie albo zbyt wysokie przez określony czas.
Najlepszy efekt daje połączenie kilku warstw ochrony. Wtedy instalacja jest przygotowana nie na jeden scenariusz, ale na różne typowe problemy, które mogą pojawić się w codziennym użytkowaniu.
Najczęstsze sytuacje z życia
Pierwszy przykład to lodówka lub zamrażarka. Właściciel domu wraca po weekendzie i widzi, że urządzenie działa, ale wcześniej mogło kilka razy uruchamiać się przy niestabilnym napięciu. Przekaźnik z opóźnieniem ponownego załączenia może ograniczyć ryzyko takich startów w złych warunkach.
Drugi przykład to kocioł gazowy. Elektronika sterująca jest wrażliwa na jakość zasilania, a jej naprawa bywa kosztowna. Zabezpieczenie napięciowe nie rozwiąże wszystkich problemów, ale może ochronić kocioł przed częścią niebezpiecznych odchyleń napięcia.
Trzeci przykład to mały sklep z chłodziarkami. Nawet krótka awaria urządzeń chłodniczych może oznaczać stratę towaru. W takim miejscu kontrola napięcia jest elementem rozsądnej profilaktyki, podobnie jak regularny serwis sprzętu.
Czwarty przykład to pompa w domu lub gospodarstwie. Jeśli napięcie jest zbyt niskie, rozruch może być trudniejszy, a silnik bardziej obciążony. Dobrze dobrane zabezpieczenie pomaga nie dopuścić do pracy w warunkach, które przyspieszają zużycie.
Jak ustawić progi napięcia
Ustawienia nie powinny być przypadkowe. Zbyt wąski zakres sprawi, że urządzenie będzie często odłączać zasilanie nawet przy niewielkich wahaniach. Zbyt szeroki zakres może zadziałać za późno. Dlatego wartości najlepiej dopasować do rodzaju odbiornika i warunków w danej instalacji.
Przy sprzęcie elektronicznym i urządzeniach z automatyką zwykle zależy nam na szybkiej reakcji przy wyraźnym odchyleniu. Przy odbiornikach z silnikiem ważny jest także czas powrotu zasilania i opóźnienie ponownego startu. W praktyce ustawienia powinien sprawdzić elektryk, zwłaszcza jeśli przekaźnik ma chronić większą część instalacji.
Dobrze jest też obserwować, jak urządzenie zachowuje się po montażu. Jeśli często odłącza zasilanie, może to oznaczać realny problem w sieci, zbyt ostre ustawienia albo źle dobrane miejsce montażu. Samo “wybijanie” przekaźnika nie jest wadą. Często jest sygnałem, że instalacja lub zasilanie wymagają uwagi.
Czego unikać przy montażu
Najgorszym pomysłem jest samodzielne podłączanie urządzenia w rozdzielnicy bez odpowiednich kwalifikacji. Przekaźnik napięciowy jest elementem instalacji elektrycznej i powinien być montowany zgodnie z dokumentacją oraz zasadami bezpieczeństwa. Błędne podłączenie może sprawić, że zabezpieczenie nie zadziała prawidłowo albo samo stanie się źródłem problemów.
Warto też unikać montażu “na zapas” bez analizy obciążenia. Jeśli przekaźnik ma pracować z kilkoma urządzeniami, trzeba wiedzieć, ile pobierają prądu i jak zachowują się podczas startu. Przy większych obciążeniach należy przewidzieć stycznik oraz odpowiednie zabezpieczenia dodatkowe.
Kolejny błąd to brak opisu w rozdzielnicy. Po roku nikt już nie pamięta, który moduł odpowiada za który obwód. Dobrze opisana instalacja jest łatwiejsza do serwisowania i bezpieczniejsza dla kolejnego elektryka.
Dla kogo to rozwiązanie jest szczególnie przydatne
Jednofazowy przekaźnik napięciowy warto rozważyć, jeśli w budynku pracuje drogi lub ważny sprzęt, a awaria zasilania mogłaby spowodować realny problem. Dotyczy to domów jednorodzinnych, mieszkań, małych firm, gabinetów, sklepów, warsztatów, punktów usługowych, lokali gastronomicznych i obiektów sezonowych.
To także dobre rozwiązanie dla osób, które już zauważyły objawy niestabilnego zasilania: migające światło, resetujące się urządzenia, problemy z rozruchem pompy, częste awarie elektroniki albo nietypową pracę sprzętu po przerwach w dostawie prądu.
Nie trzeba czekać na pierwszą poważną awarię. W wielu przypadkach zabezpieczenie napięciowe jest po prostu rozsądnym elementem profilaktyki, zwłaszcza gdy chroniony sprzęt kosztuje kilka lub kilkanaście razy więcej niż samo urządzenie ochronne.
Praktyczny finał
Jednofazowe przekaźniki napięciowe nie są skomplikowane z punktu widzenia użytkownika, ale mają duże znaczenie dla bezpieczeństwa urządzeń. Ich zadaniem jest reagować wtedy, gdy napięcie przestaje być bezpieczne, a człowiek najczęściej nawet tego nie zauważa. Dobrze dobrany model może chronić pojedynczy odbiornik, wybrany obwód albo część instalacji.
Najważniejsze jest, aby nie traktować takiego przekaźnika jak przypadkowego dodatku. Trzeba dobrać go do obciążenia, sposobu montażu, rodzaju chronionych urządzeń i warunków pracy. Wtedy niewielki moduł w rozdzielnicy albo proste zabezpieczenie przy gniazdku może realnie zmniejszyć ryzyko kosztownych awarii i przedłużyć żywotność sprzętu.
